电线命令

创建电线的工作流程

使用电线命令创建电线包括以下两个步骤：

定义电线路径。
对电线应用属性。

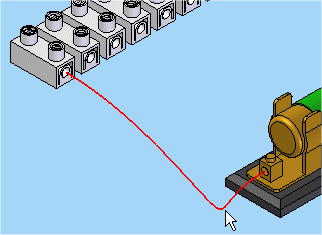

定义电线路径。

选择电线命令时，电线命令条显示在路径步骤中。

定义电线路径时，可以定义点以创建新路径

或者选择用路径命令创建的现有路径。

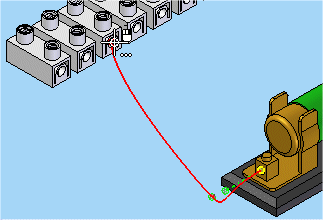

创建三维路径时，可以指定关键点、

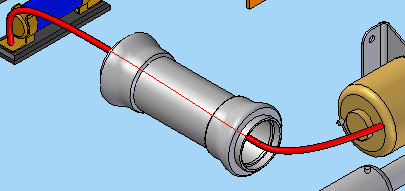

圆柱轴

或空间中的点。

默认情况下，命令条上的圆形除料选项是选中的。使用此选项时，请注意路径的方向将随所选圆柱面的变化而变化。

Note:

定义第一个点后，相对/绝对位置选项将被激活，这样可让您指定点是相对于点的当前位置还是基于文档的全局原点。

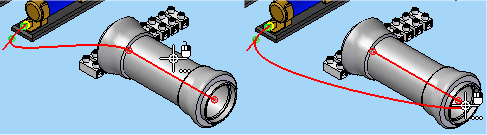

定义路径的点时，可以在圆形除料定位和关键点定位选项之间切换。

继续使用这些选项定义路径的点。

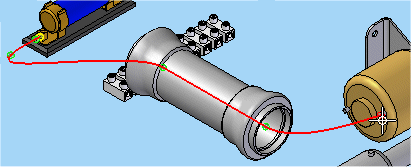

最后一点定义完成后，单击接受（勾号）按钮即可完成路径定义。

对电线应用属性

定义路径完成后，命令条即切换到属性步骤。

您可以从 天工 CAD Preferences 文件夹下 TGConductors.txt 文件的电线部分找到包含材料属性值的列表并进行选择。也可以单击属性按钮显示属性对话框，利用该对话框可更改电线的属性。对于预定义属性，如松弛量和过孔的间隙，可以使用选项对话框的线束选项卡中指定的默认值，或输入一个值。

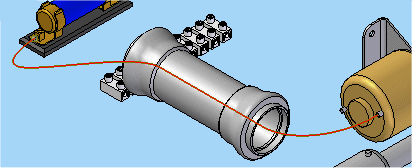

电线属性定义完成后，单击预览按钮接受输入，然后转到显示默认电线名称的完成步骤。此时可以更改电线名称，返回上一步进行更改，或单击完成完成命令。

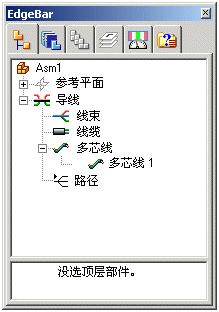

电线创建完成后，这条电线会在装配路径查找器的电线部分列出。

显示双色电线

可以在天工 CAD 电气布线中显示双色电线。

电线属性对话框的材料列表中提供了若干标准双色电线。如果选择了双色电线，则颜色将指派到电线属性对话框的主色和次色字段。

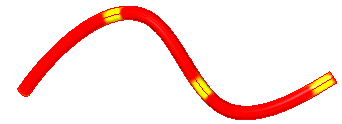

使用对话框上的样式类型字段指定电线上颜色的样式。天工 CAD 支持以下样式类型：


样式类型

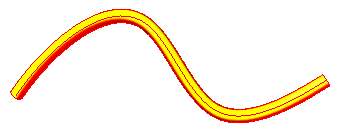

单条式

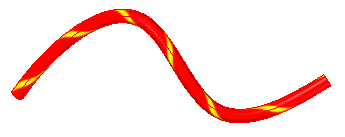

螺旋式
斑纹式
短划式

Note:

要在电气布线环境中查看电线上所需的纹理，选择视图覆盖对话框中的纹理选项。
