使用可见面命令创建简化装配

单击创建简化装配命令后，装配的显示更改为未处理颜色。

可以使用简化装配选项对话框来设置要用于未处理颜色、排除的零件颜色、外部面颜色和内部面的颜色。这些颜色设置允许您查看最终的简化装配表示将会如何显示。

装配分析步骤确定哪些面定义了装配的外部标记。单击处理按钮后，专有算法将分析装配中的每个面，以确定其是露出、部分露出还是完全被其他面隐藏。

如果某个外部面是部分露出，则整个面仍然保持显示状态。这允许您访问面以进行下游操作，如定位更高层的装配中的装配的简化版本。

处理完成后，外部面将使用外部面颜色显示。

然后，命令进行到修改结果步骤。

修改结果步骤允许您排除零件，并重新处理已错误标记为内部面的外部面。

可以排除零件，方法是单独选择各个零件，或使用命令条上的排除零件数字调整框定义零件排除百分比。当前视图中的最小零件为 1，最大为 100。您可以在字段中输入大小值，或使用左右箭头，在排除集中添加或移除零件的下一个大小。

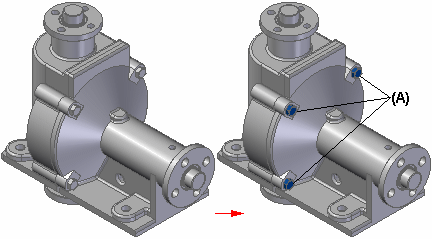

无论使用哪种方法选择零件，它们都使用排除的零件颜色 (A) 显示，以表明它们将不会显示在简化表示中。如果要重新显示排除的零件，可以按住 CTRL 键然后重新选择它。

在某些情况下，您想要包括在简化表示中的外部面会被错误标记为内部面。当大型装配部件挡住另一部件上的外部面时，可能会出现这种情况。

在完成此命令前，可以使用视图旋转命令，如旋转命令，来旋转视图以确保输出正确。如果您看到有使用内部面颜色显示的面，请关闭旋转命令，然后单击命令条上的标记为外部面按钮，以重新处理结果。此操作应将面颜色更改为外部颜色。

如果结果满足您的要求，请单击预览和完成按钮。完成此命令后，将使用应用于装配中零件的原始面样式来重新显示外部面。所有内部面和您所排除的零件都不显示。

路径查找器添加了一个条目，以表示存在装配的简化表示。当在另一个装配中使用装配的简化表示时，路径查找器中会使用一个特殊符号来指明显示的是简化表示。

使用可见面命令创建简化装配的一般目的是创建装配的轻量级表示以供显示。但是，仅包含曲面数据的简化装配对某些下游操作不太支持。对于这些情况，可以选择编辑简化模型并设置复制体选项，以将包含面的体保存到简化模型中。

当您创建了装配的简化表示时，装配文档的数据存储需求将增大，因为简化表示的曲面数据将存储在装配文档中。

有关在 天工 CAD 中处理简化装配的更多信息，请参阅帮助主题简化装配和简化装配典范做法。
