细分建模中的圆柱命令

在细分建模环境中，主页选项卡→形状组→圆柱命令将创建具有平滑或硬边的圆柱形状，作为细分特征的基础。

指定创建方法

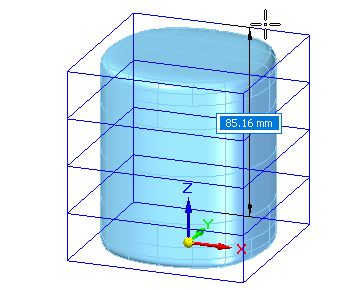

默认创建方法是在原点，并选中平滑边选项，如下例所示。

可以更改形状中的默认初始尺寸和命令条中的设置。

右键单击以接受并完成基本形状。

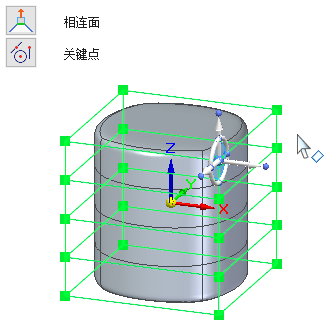

方向盘显示在文件的原点处，因此可以在放置模式下移动或旋转框架边或面。在基本形状中创建的框架段数越多，必须操控的面就越多。

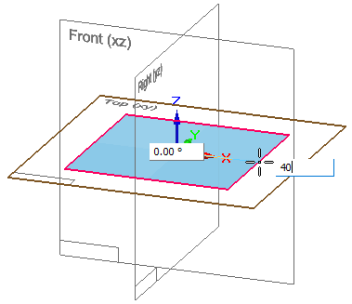

可以使用命令条上的选择类型列表将创建方法改为用 2 点。在顶面上定义中心点 (P1) 和侧点 (P2)，然后定义圆柱体的范围或高度。

通过此方法，还可以在圆柱命令条上使用对称选项。

对于所有放置选项，都可以使用命令条来设置侧面和底面上的框架段数。框架段定义可以操控的边数，面越多则提供的细节越多。

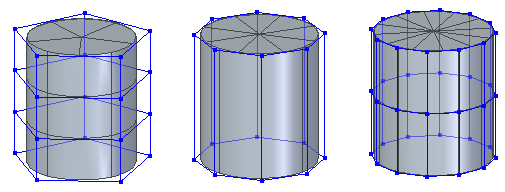

示例:

从左到右：

侧面段数=3，底面段数=5

侧面段数=1，底面段数=8

侧面段数=2，底面段数=12

Note:

可以使用主页选项卡→样式组→框架样式命令来控制顶点和边的大小和颜色。

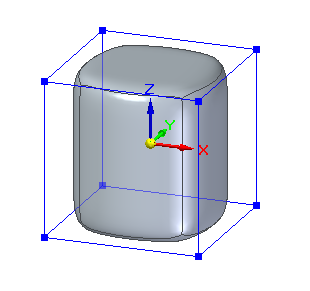

默认圆柱类形状以平滑边显示。

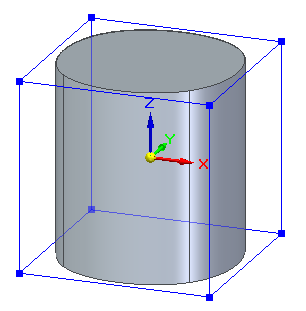

要创建具有硬边的形状，关闭命令条上的平滑选项。生成的形状是传统圆柱体素。
