用偏置分割命令

在细分建模环境中，使用主页选项卡→修改组→用偏置分割命令 ，通过以指定数额向内偏置模型面来拆分体框架中的一个或多个面。

示例:

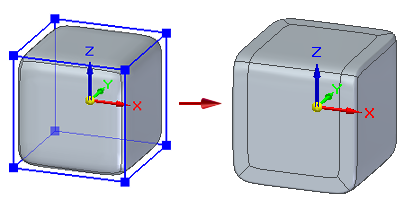

使用默认值 2 选择和拆分前框架面和顶部框架面。

有关更多信息，请参见使用通过偏置拆分细分面。

比较分割命令和用偏置分割命令的结果

当要执行以下操作时，使用用偏置分割命令，而不是分割命令：

  • 拆分面而无需进行大量的框架拆分，并避免创建非四边形面。

    示例:

    (1) 分割命令的结果

    (2) 通过偏置拆分命令的结果

  • 在需要凸起或凹下的区域中添加几何细节。

    示例:

    所有面都是使用默认偏置值拆分的。 拆分拐角上的面集以添加细节，但并不对其进行操控。 使用同步编辑手柄，分别使某些面提升和凹陷。
