桥接框架面或边

在细分建模环境中,可以使用桥接命令连接面或边,例如连接两个框架体或添加类似手柄的特征。

定义桥接

  1. 在细分建模环境中,选择主页选项卡→修改组→桥接命令

  2. 在命令条上 ,起始截面步骤处于活动状态,因此您可以定义桥接的起始截面。 将选择方法设为单一,然后单击一个或多个连续边或面。 单击接受或右键单击以继续。

    如果选择边,它们必须是端点相连的;如果选择多个面,它们必须沿一条边相连。

    选择初始边或面时,顶点和虚线表示桥接定义的起点和方向。 要移动起点,单击命令条上的取消以重新开始该步骤,然后单击其他顶点。

  3. 终止截面步骤处于活动状态,因此可以定义桥路的终止截面。 执行以下任一操作:

    • 要定义不连接到体的单截面桥接,右键单击或按 Enter 键跳过此步骤。

    • 要定义第二个桥接截面,单击一个面或一条或多条连续边。 单击接受或者右键单击或按 Enter 键继续。

    提示:
    • 只要要连接的边数相同且两个集都是闭合或开放的,就可以为桥接的一端选择边,并在另一端选择面。

    • 要避免创建的桥接发生扭曲,选择终止面或边,使方向顶点与起始截面上的方向顶点直接相反。

    出现桥接的预览,显示此点的输入。

  4. 形状曲线步骤处于活动状态,因此可以选择草图元素来控制单侧桥接或双侧桥接的形状。

    要跳过此步骤,右键单击或按 Enter 键。 否则,选择草图元素以定义桥接路径。

    • 要定义弯曲的路径,单击单个草图曲线元素。

    • 要定义线性路径,在命令条上的段数框中输入段数,然后单击一个或多个端点相连的线性草图元素,或单击现有体框架的边。

    形状曲线必须连接到面上的边或顶点,或面集,或桥接起始截面中和终止截面中的边集。

    示例:

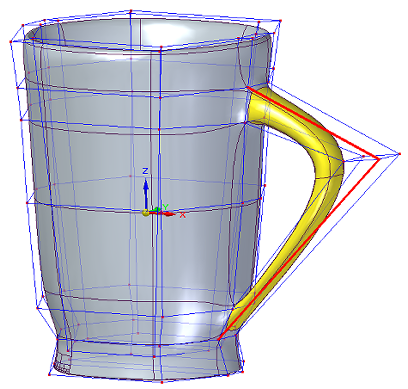

    此手柄是使用默认值段数=2 并选择两个线性草图元素定义的。

    此手柄是通过选择单条草图曲线定义的。

  5. 要完成特征,单击命令条上的接受,然后右键单击以结束该命令。

编辑桥接

桥接命令将一组相连面添加到它修改的细分体。 它不会在路径查找器中创建新特征。 要编辑桥接,可以使用撤消重做命令,也可以选择快捷菜单上的删除命令将其删除,然后重新创建它。
