细分建模工作流程

使用细分建模任务环境中的工具，通过简单的交互即可创建传统方法不易创建的形状。使用以下工作流程开发设计的基本形状，然后使用其他特征和曲面建模命令优化形状并向设计添加细节。

1. 在零件或钣金文档中，通过选择曲面选项卡→自由形式组→细分建模命令 ，可以打开细分建模任务环境。

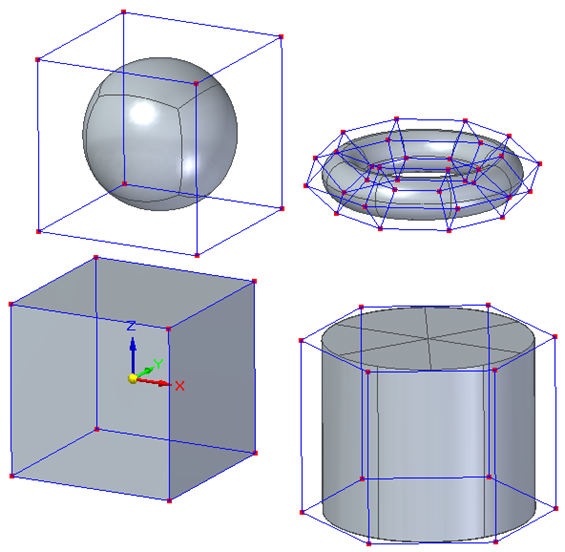

2. 在细分建模环境中，选择主页选项卡→形状组中的一个命令作为创建新模型的起点：

   立方

   圆柱

   球

   圆环。



3. 更改默认的初始形状尺寸 (1)，



   然后右键单击以显示控制框架 (2)。

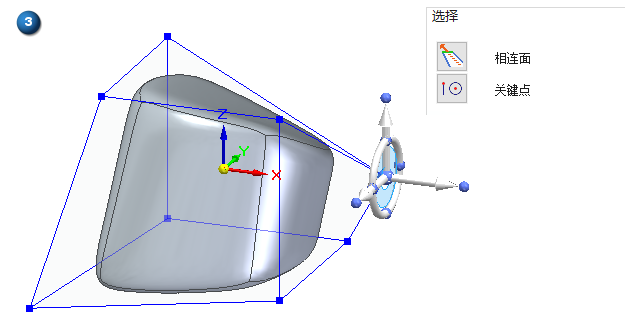

4. 使用方向盘和其他直接建模工具 (3) 推拉和旋转框架体的元素来继续修改模型。有关更多信息，请参见：

   使用方向盘移动和旋转框架元素

   使用快速移动功能移动



5. 可以使用修改组中的以下命令对现有的体进行微调：



   • 使用缩放命令更改体的大小：

     • 在所有尺寸中（3 轴缩放选项），
     • 在两个尺寸中（平面缩放选项），
     • 或仅在一个尺寸中（线性缩放选项），

     还可以控制比例的原点（均匀选项）。

   • 使用倒圆命令控制在体形状上拉动多少选定的顶点、边或面，从而控制这些框架元素周围模型的曲率。

   • 使用分割命令沿边或跨选定面向一个或多个面添加细分。

   • 使用填充命令通过跨相连的边创建缺失的面来修复形状。 有关更多信息，请参见删除和填充框架面。

6. 可以使用修改组中的以下命令创建更复杂的形状：

   • 用偏置分割

   • 使用偏置移动或创建面。

   • 使用桥接连接一个或多个体上的框架面或边。

   • 使用对齐至曲线使面适合到曲线。

7. 在创建和编辑时，使用对称模式使后续局部更改相对于用户定义的平面对称。

8. 在细分建模环境中使用路径查找器，通过在其快捷菜单上选择切换设计/构造命令，可以将细分体转换为设计体。

   要了解如何使用细分体，请参见使用细分特征。

9. 单击 关闭细分建模退出环境。
