移动和旋转框架元素

移动框架元素是细分模型定形的主要方法。在模型周围移动元素时，会使用新形状重绘体。还可以旋转框架元素。

选择要移动或旋转的框架元素

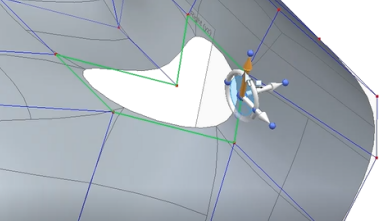

大多数移动和旋转操作都是使用方向盘完成的，当您在体框架上选择一个元素时，将显示该方向盘。特别是在细分建模中，当您单击或单击并围绕框架元素拖动围栏时，使用过滤器可快速地仅选择框架中的所需元素。

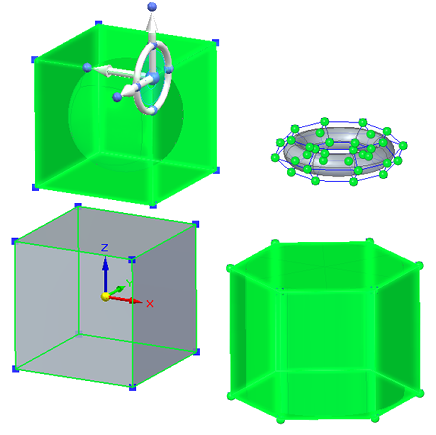

使用标准天工 CAD 选择技法来设置选择过滤器：

默认模式 - 倾斜选项 - 不会创建新面。

原始元素被移动，更改现有面。

提升选项可向模型添加面，并在您移动选定元素时使现有面保持在其当前位置和方向。在这种情况下，命令条上的段数框定义要添加的面（段）数。

仅当选择集中包含面时，才可使用提升选项。

当单击体框架的一个或多个元素时，将执行法向移动命令。显示方向盘，用以移动选定的元素。

可以使用快速移动来单击并拖动顶点，而不是开始围栏选择或者用方向盘选择要移动的框架元素。

有关更多信息，请参见使用快速移动功能移动。

您可以旋转选定的框架元素，而不是移动它。

使用选择工具选择框架面或边时，命令条上将显示移动选项作为默认模式。单击手柄上的原点旋钮以显示方向盘。
单击 3D 方向盘上的圆环以激活旋转模式。
选择要使用的相连面选项（倾斜或提升），然后沿任一方向拖动面以查看框架面如何响应。
- 旋转时，方向盘将捕捉到 90 度位置。
- 按住 Shift 键以 15 度增量旋转。
- 还可以在编辑框中键入显式旋转角度。
右键单击或按 Enter 键完成。
