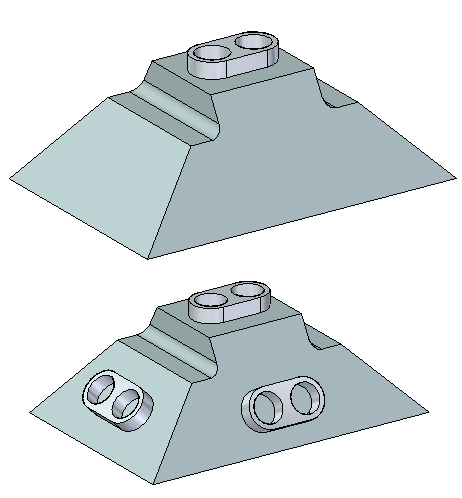

练习：复制、旋转和附加特征到新位置

单击此处下载练习文件。

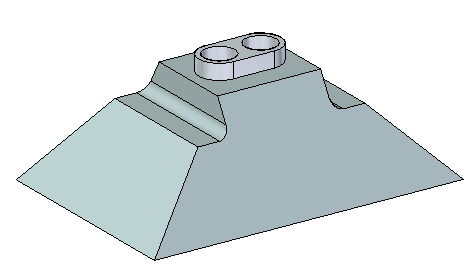

1. 打开 rotate.par。



1. 使用命令条上的复制选项。
2. 使用平行关系命令对齐特征。
3. 使用方向盘定位特征。

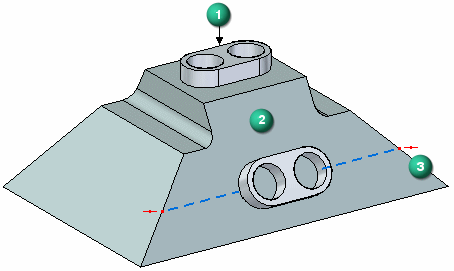

4. 将特征 (1) 复制到面 (2) 上。
5. 使特征在面 (2) 上居中，其特征孔与边 (3) 的中点对齐。

1. 在路径查找器上选择名为拉伸 1 的特征。
2. 在命令条上，选择复制 选项。



帮助主题处理几何关系中说明了如何使用设计意图面板。 目前在移动除料特征时，只需要在设计意图面板中暂停设计意图设置。这样可确保模型中没有其他面参与移动。

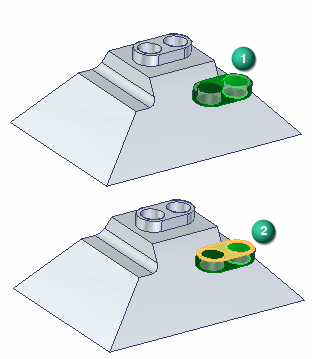

1. 在设计意图面板上，取消选中设计意图 (1) 选项。

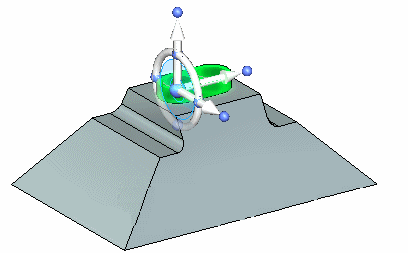

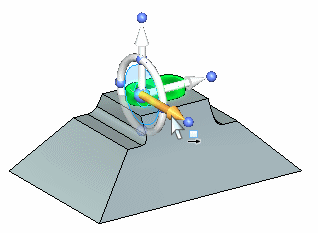

1. 单击轴以启动移动命令。



2. 在动态编辑框中键入 125，然后按Enter键。



1. 在特征选项卡→面相关组中，选择平行关系命令 。

   处理关系练习中介绍了面关系命令。 使用该命令来更改复制特征的角度。可以使用方向盘来旋转特征，但是需要知道面的角度。平行关系命令是一个比较简单的步骤。

2. 在平行命令条上，确保设置了单对齐选项 。

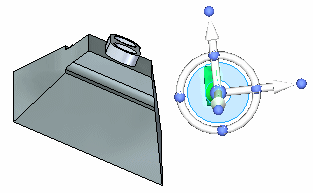

3. 选择平行命令时，面 (1) 为种子面。选择面 (2) 来重新定义种子面。

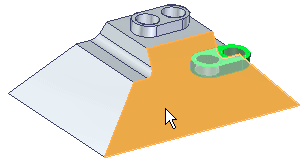

4. 选择有角度的面。



5. 在命令条中关闭持久 选项并单击接受按钮 。按Esc 键。

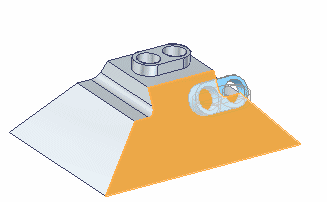

   特征将与有角度的面平行对齐。

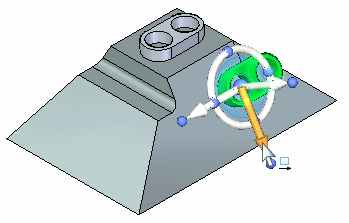

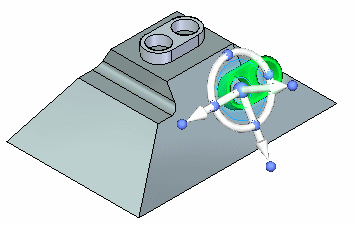

1. 第一次移动会使特征与边的中点对齐。将方向盘原点移到某一圆柱面的中心，如图所示。



2. 单击所显示的轴。

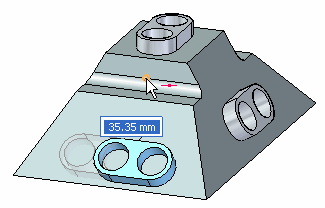

3. 选择所显示的边的中点。



   如果无法发定位边的中点，则确保全部关键点 选项开启。

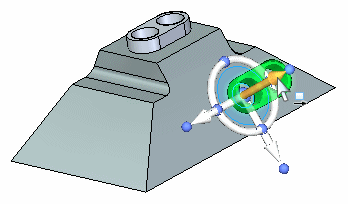

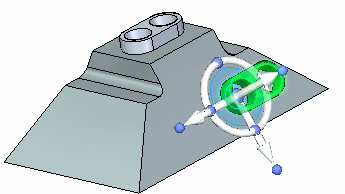

4. 第二次移动会使特征的底部与面对齐。将方向盘原点移到特征底部的任意点处。



5. 单击轴，然后选择所显示的端点。





1. 在零件窗口中右键单击并选择附加。

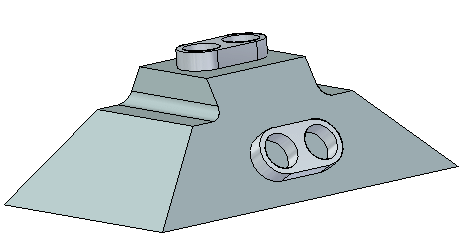

   这样就完成了通过第一种方法复制、对齐和定位特征的过程。

1. 使用复制到剪贴板和从剪贴板粘贴命令。
2. 使用快捷键 Ctrl+C（复制）和 Ctrl+V（粘贴）。
3. 使用F3 键对齐特征。

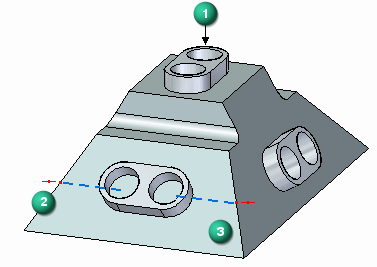

4. 使用方向盘定位特征。将特征 (1) 复制到面 (3) 上。
5. 使特征在面 (3) 上居中，其特征孔与边 (2) 的中点对齐。

• 要将所选特征复制到剪贴板，请按 Ctrl+C。
• 要从剪贴板粘贴特征，请按 Ctrl+V。

您也可以从主页选项卡→剪贴板组中选择这些命令。

1. 在路径查找器上选择名为拉伸 1 的特征。

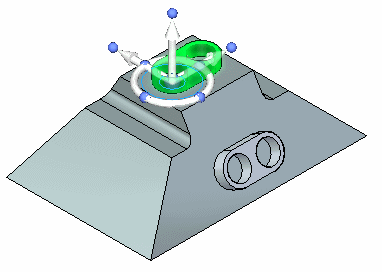

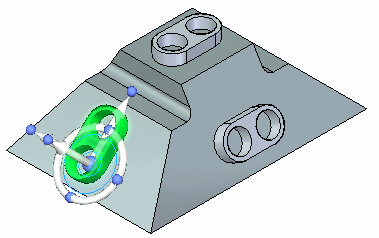

2. 将方向盘原点定位到特征底部的任意点处。这将在特征对齐到有角度的目标面时发挥作用。请确保垂直轴指向如图所示的方向。

   垂直轴的方向与粘贴面垂直。



1. 按 Ctrl+C 可将选定特征复制到剪贴板。
2. 按 Ctrl+V 可粘贴特征。特征将附在光标上。

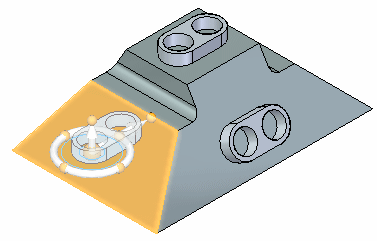

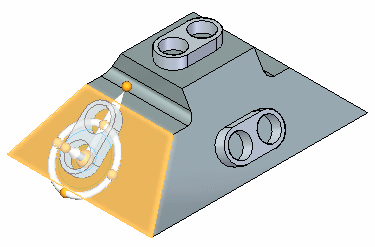

3. 将光标拖到所显示的面上。



4. 按 F3键可将方向盘面以共面的方式对齐到有角度的面。这就是在前面的步骤中将方向盘定位到特征底部某一点处的原因。



5. 单击以放置特征。

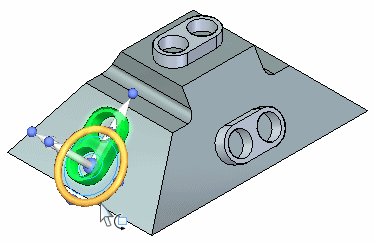

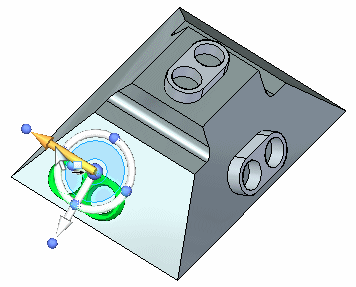

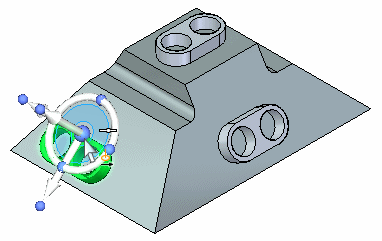

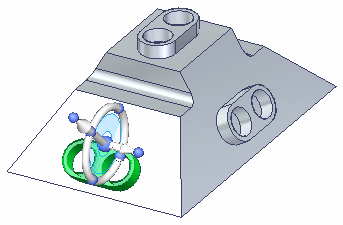

1. 如图所示定位转向，并单击方向盘环面。

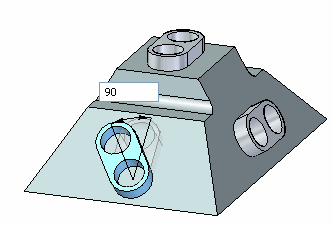

2. 在动态编辑框中键入90，然后按Enter键。

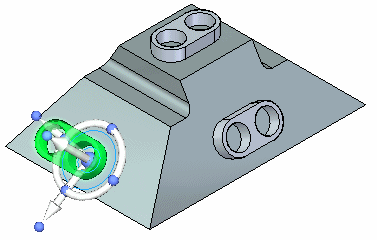

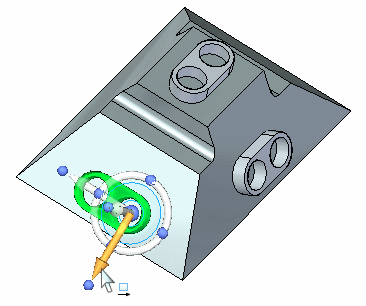

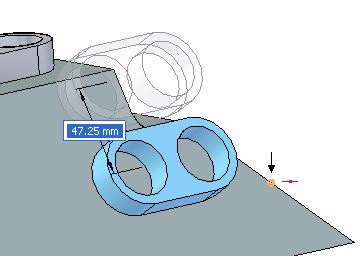

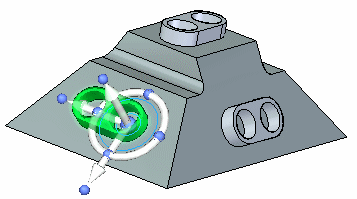

1. 将方向盘原点移到特征上某一线性边的中点。



2. 单击所显示的轴以定义移动方向。



3. 单击显示的边中点。

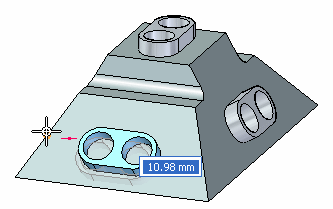

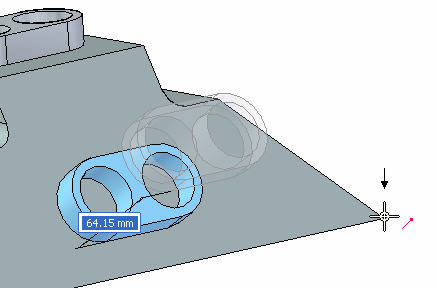

1. 将方向盘原点移动到特征上的圆柱面的中心，然后单击所示的轴以定义移动方向。



2. 单击边的中点。





1. 在零件窗口中右键单击并选择附加。

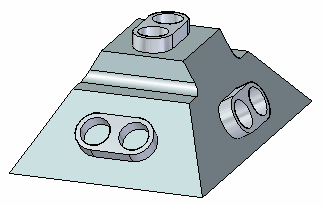

   本练习到此结束。

在本练习中，您学会了如何复制、对齐和定位特征。这里展示的两种方法可以协助您了解复制几何体的一些有效工具。

1. 单击本练习窗口右上角的关闭按钮。
