练习：从基本特征移除材料

1. 打开在练习：创建基本拉伸直接特征中保存的文件。

1. 关闭草图和 PMI 收集器在路径查找器中的显示。

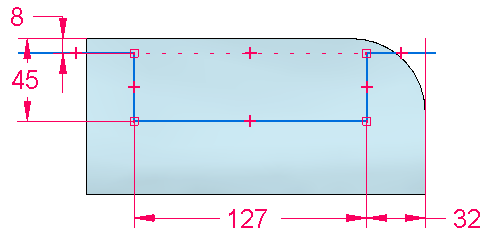

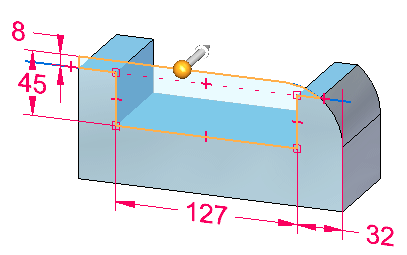

2. 在零件的前面上，绘制草图并添加尺寸。



3. 选择由草图形成的区域。



4. 在命令条上，单击贯通 范围类型。

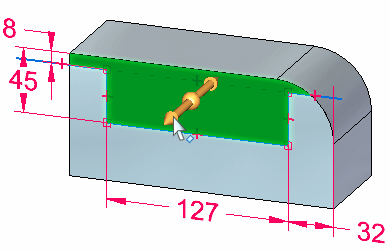

5. 单击拉伸手柄。

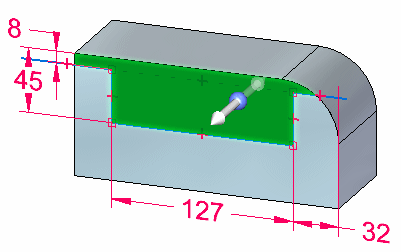

6. 移动光标以将箭头向内指向移除材料。当箭头方向朝向零件时单击。

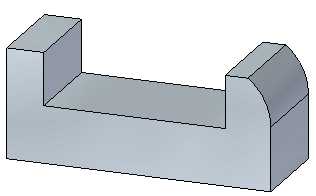

   材料被移除。

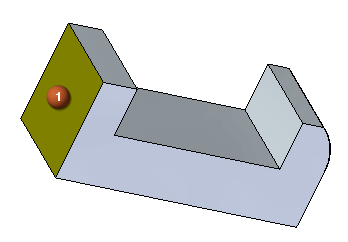

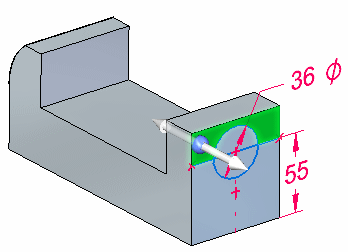

1. 在面 (1) 上绘制草图，并添加尺寸，如图所示。确保圆心与底边的中点对齐。





2. 绘制一条穿过圆心的水平线，如图所示。



3. 选择此区域，如图所示。单击拉伸手柄。在命令条上，单击穿过下一个选项 。将光标放在零件内部，当箭头方向指向零件时单击。

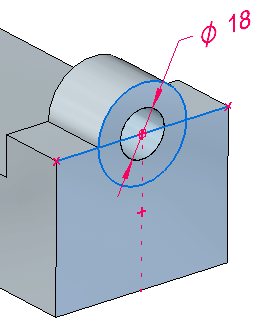

1. 绘制现有圆的同心圆，其直径为 18 mm。

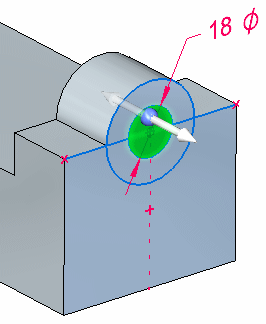

2. 选择并接受由这个 18 mm 直径圆限定的两个区域。



   Tip:

   需要时使用快速选取功能来选择两个区域。通过以下方法来构建选择集：先选择第一个区域，然后在按住Ctrl 键的同时选择其他区域。

3. 单击拉伸手柄。
4. 在命令条上，单击穿过下一个选项。
5. 将光标放到零件内部。要创建圆形除料，请在拉伸箭头指向零件内部时单击。

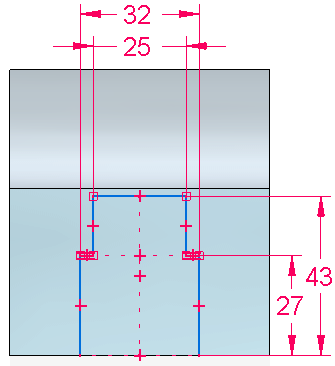

1. 在面 (1) 上绘制草图，并将该草图置于面底边的中心。使用草图关系将草图居中。





2. 选择区域。

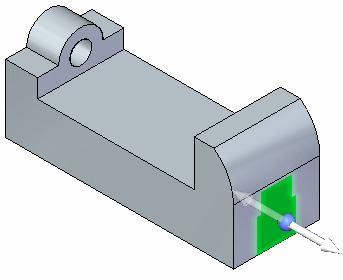

3. 单击拉伸手柄，然后将命令条上的范围选项设置为贯通。将光标放在零件内部，拉伸箭头指向零件内侧时单击。

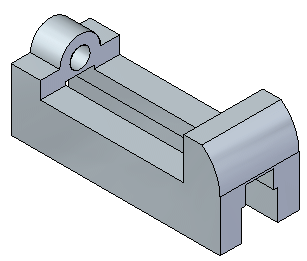

4. 关闭所有草图和 PMI，并按Ctrl+I以显示正等测图。



5. 保存文件。您将在另一项练习中使用此零件。

在本练习中，您已掌握如何从基本特征中移除材料。创建了一个草图并为其标注了尺寸。选定了一个用来表示横截面区域的区域，以定义要移除的材料。

1. 单击本练习窗口右上角的关闭按钮。
