练习：倒圆边
本练习将演示在模型的边上放置倒圆的过程。
下载练习文件
打开零件文件

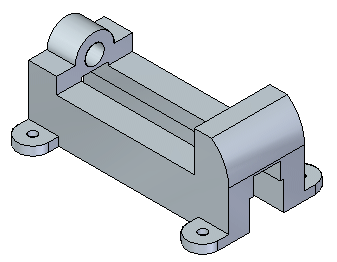

- 打开您先前创建的钳座零件文件，或者打开零件 vise.par。
倒圆边/角
- 在特征选项卡→实体特征组中，选择倒圆命令
。 - 在倒圆命令条中，单击倒圆类型列表
中的边/角选项。 - 选择所示的边。在动态输入框中，键入半径
6.35 mm。
- 按下Enter键或右键单击以应用。
注意，倒圆命令仍处于活动状态。不要退出该命令。
倒圆边链

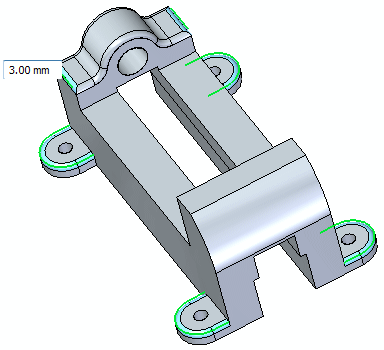

- 从命令条中选择链倒圆类型选项。选择显示的两条边链。键入 3 mm 作为半径，然后按Tab 键。
继续倒圆
- 更改为边/角选项，然后继续选择下方显示的边，并确保选择背面上的对称边。

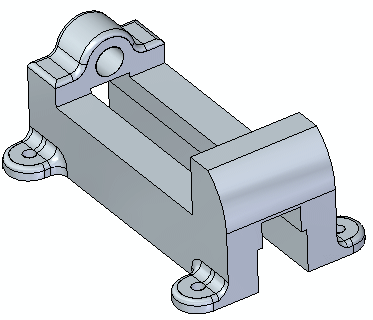

- 按 Enter键或右键单击。

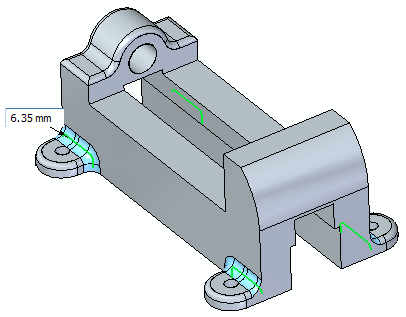

- 倒圆命令处于活动状态。更改为链选项，选择边并键入半径 6.35
mm。按Tab键。
- 按
Enter键或右键单击。

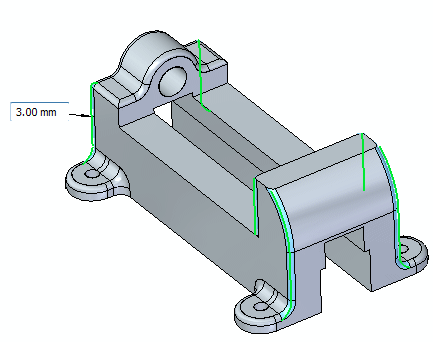

- 选择显示的边，并键入半径3 mm。
- 按Enter 键接受。

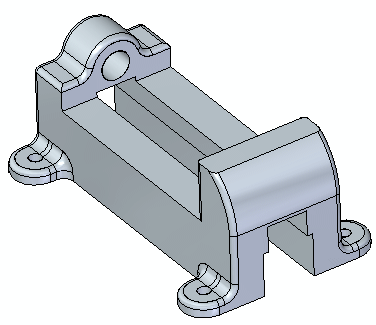

- 保存并关闭零件文件。
总结
在本练习中，您将倒圆放置在 3D 模型的边上。通过选择倒圆，然后更改尺寸编辑框中的值，可以更改倒圆半径。
- 单击本练习窗口右上角的关闭按钮。
