练习：附加
本练习将演示如何附加面。将一个安装板附加到挂钩上。在本练习中，您将：
- 移动面。
- 附加面。
下载练习文件
打开零件文件

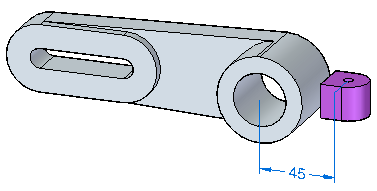

- 打开 attach.par。
移动面

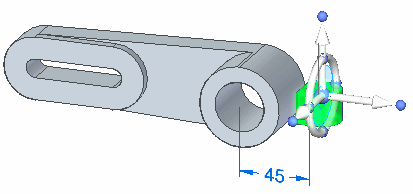

- 在路径查找器中，选择拆离的拉伸4。

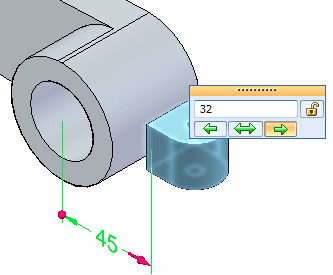

- 单击 45 mm 尺寸。确保尺寸方向如图所示。将尺寸更改为
32
并按Enter 键。

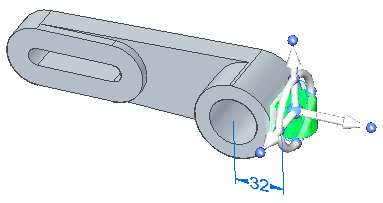

- 左键单击以完成移动。
附加面
- 再次选择已拆离拉伸4。右键单击并选择附加。
- 在附加对话框上，选择添加。

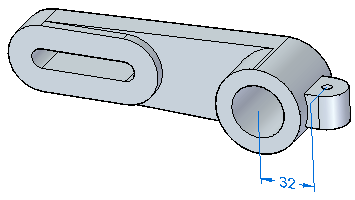

拉伸将附加。注意，它们的颜色将从构造面颜色变为模型面颜色。
- 保存并关闭文件。
总结
在本练习中，您已学会如何附加拆离的特征。使用构造面颜色来显示拆离的面。当面附加到实体模型并且形成体积时，面颜色转换为实体模型面的颜色。
- 单击本练习窗口右上角的关闭按钮。
