练习：消费性产品中的功能性特征

单击此处下载练习文件。

1. 启动 天工 CAD。
2. 在文件菜单上，单击打开，再单击浏览。
3. 在打开文件对话框中，选中解压缩后的练习文件plastics.par，然后单击打开。

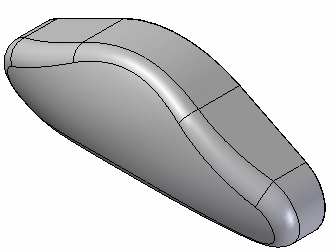

   在本练习中，您将向喇叭盖的设计中进一步添加几个特征。

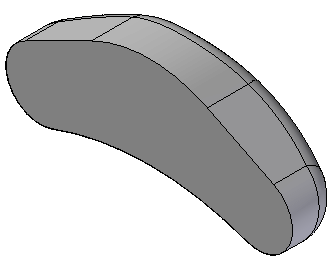

1. 将视图绕 Z 轴旋转 180°，以查看此模型的后侧。



2. 在特征选项卡→实体特征组中，选择抽壳命令 。

   零件将自动进行选择。

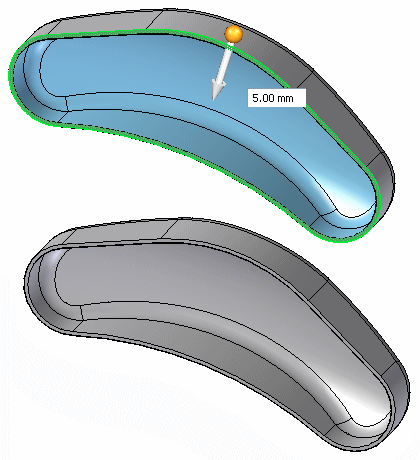

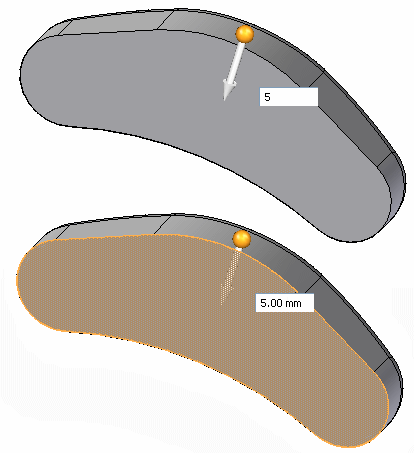

3. 键入 5 mm 作为厚度。确保箭头向内指向模型的中心，并选择后平面作为开放面。





4. 预览显示材料已被移除。右键单击以完成。
5. 按 Ctrl + I 返回到正等测图。

1. 在路径查找器中，展开草图绘制收集器，单击Vent Sketch （通风口草图）前的显示图标以打开草图显示。



2. 在特征选项卡→扣合特征组中，选择通风口命令 。
3. 在通风口选项对话框中，如下表所示设置筋和纵梁的厚度和深度，然后选择确定。

   	筋	纵梁
   厚度	5.00 mm	5.00 mm
   深度	5.00 mm	5.00 mm

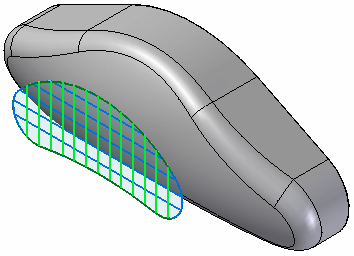

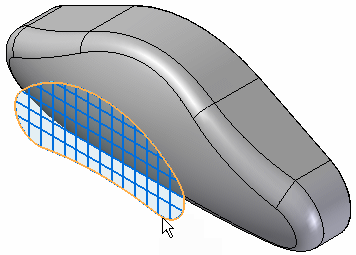

4. 选择所示的链以定义通风口的边界，然后在命令条中单击接受。

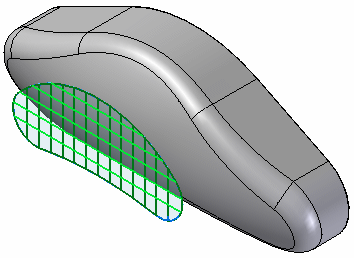

5. 为肋板定义选择 13 条竖线。



   Tip:

   要从肋板定义步骤中取消选择某元素，请按住 Ctrl并选择该元素。

6. 在命令条中，单击接受。
7. 为纵梁定义选择 5 条横线。



8. 在命令条中，单击接受。

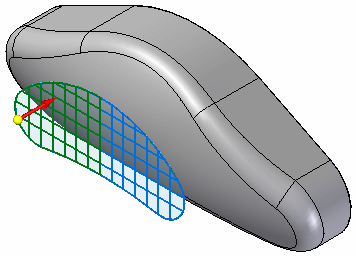

9. 为范围选择所示的方向。

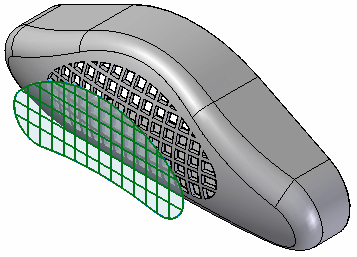

10. 通风口特征的处理不需要很长时间。处理完成后，可以查看预览。在命令条中单击完成。



11. 在路径查找器中，打开草图绘制收集器并关闭Vent Sketch （通风口草图）。

1. 旋转视图以查看后侧。在草图绘制收集器中，打开名为 Rib Network Sketch 的草图显示。



2. 在特征选项卡→扣合特征组中，选择网格筋命令 。
3. 在草图中选择 3 条线。在命令条中单击接受。



4. 对于命令条上的方向步长，请键入 5 mm 作为厚度。



5. 在命令条中选择接受。

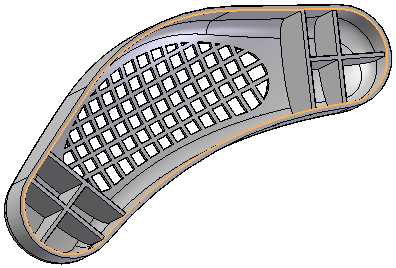

1. 打开右视图(YZ) 参考平面的显示。此平面为镜像平面。
2. 选择网格筋特征。



3. 在特征选项卡→阵列组中，选择镜像命令。

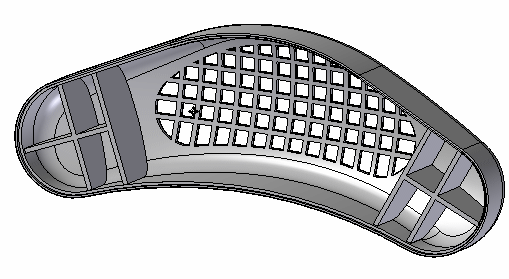

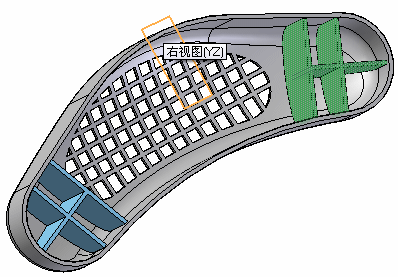

4. 选择右视图(YZ) 基本参考平面作为镜像平面。预览将显示结果。

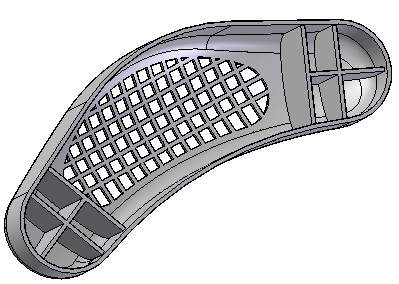

5. 单击左键完成操作。关闭参考平面。



1. 在特征选项卡→扣合特征组中，选择止口命令 。
2. 选择薄壁的内侧边并在命令条中选择接受。



3. 在止口命令条中，键入3 作为宽度，并键入5作为高度。

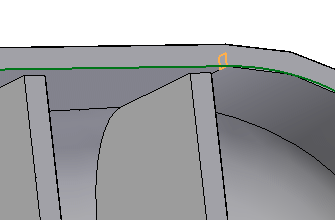

   止口的起始位置处将显示一个矩形。放大以更接近地查看。



4. 对于此矩形，有 4 个可能的位置。定位矩形以将材料从薄壁中移除，如上图所示。



   Tip:

   矩形的长边应沿着零件壁指向下方。

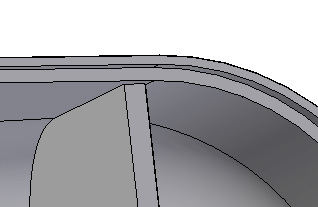

5. 单击以创建止口。

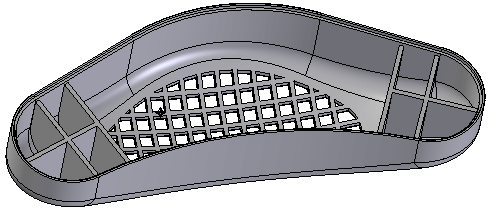

   选择完成。止口得以放置。



6. 保存并关闭此文件。

在本练习中，您已学会如何创建通风口和网格筋特征。因为创建这些特征需要经过多个步骤，所以如果未获得希望的结果，则确保使用命令条返回到上一步。

1. 单击本练习窗口右上角的关闭按钮。
