练习：镜像面

本练习将演示镜像面和特征的方法。在本练习中，您将：
  • 镜像孔特征。
  • 镜像其他元素，例如面和体特征。

打开零件文件

在本练习中，您将对孔和面执行镜像操作。

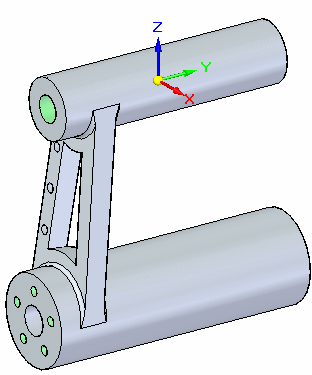

  1. 打开 mirror.par。

镜像孔

  1. 显示右视图(YZ) 参考平面。

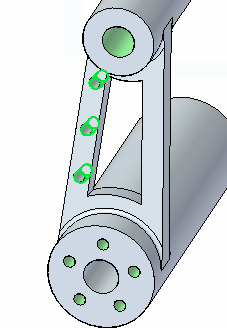

  2. 选择 Hole 102 孔。

  3. 在特征选项卡→阵列组中，选择镜像命令。
  4. 取消选择镜像命令条上的保持镜像关联 选项。

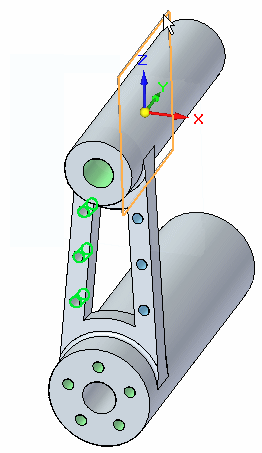

  5. 选择右视图基本参考平面作为镜像平面。

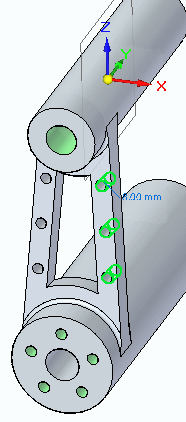

    请注意，在路径查找器中，新的孔事例与原始孔事例放在同一个孔组。

  6. 按 Esc 键完成。

镜像多个元素

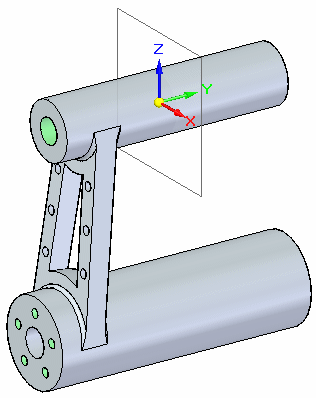

  1. 打开前视图 (XZ)参考平面。关闭所有其他参考平面。

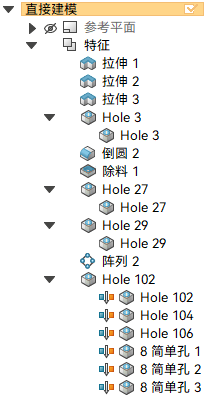

  2. 使用路径查找器选择以下元素。
    • 拉伸 3
    • Hole 3
    • 倒圆 2
    • 除料 1
    • Hole 27
    • Hole 29
    • 阵列 2
    • Hole 102

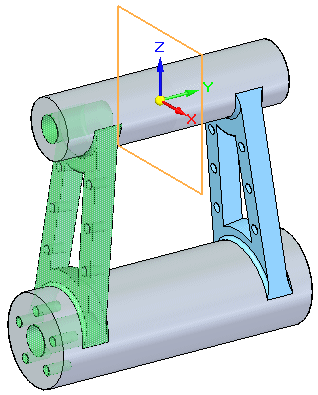

  3. 选择镜像命令，使用前侧参考平面作为镜像平面。

  4. 取消选择镜像命令条上的保持镜像关联 选项。
  5. 按 Esc 键完成。

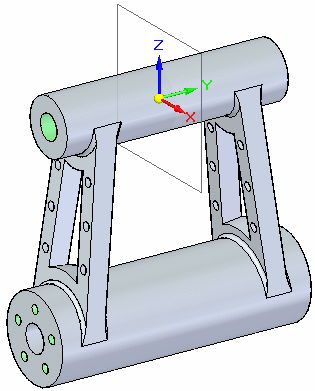

    请注意，在路径查找器中，镜像的元素将组织到一个新的用户定义集中。

  6. 保存并关闭文件。

总结

在本练习中，您已学会如何镜像特征。选择要镜像的特征，然后选择镜像平面。如果选择多个特征进行镜像，则将这些镜像特征收集到用户定义集。

  1. 单击本练习窗口右上角的关闭按钮。
