练习：创建倒角特征

单击此处下载练习文件。

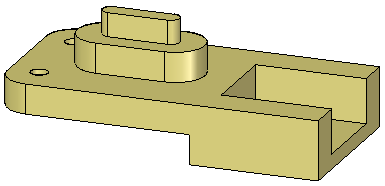

1. 打开零件文件 chamfer.par。



1. 在实体特征组，从倒圆列表中选择倒角不等深度命令 。
2. 在命令条上，单击选项按钮。
3. 默认设置为角度和深度。使用此选项。单击确定。

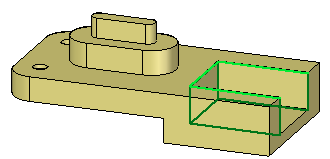

4. 选择显示的三个面，然后在命令条上单击接受按钮。



5. 在命令条上，在深度字段中键入8，然后按Tab 键。在角度字段中键入15。

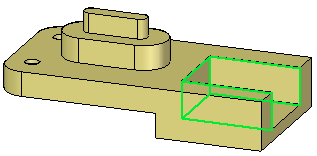

6. 选择显示的三个边。



7. 单击接受按钮。此时将放置倒角特征（为清晰起见，以橙色显示），但此命令仍处于活动状态。请不要单击完成。



   倒角深度8 是在选定边外测量得到的。角度 15°是从倒角深度向内至所选的面测量而得的。



1. 单击完成按钮后，就不能再对倒角特征进行任何更改。更改倒角角度。在命令条上，单击选择边步骤 。
2. 将角度值更改为30，然后单击接受按钮。单击完成以结束此命令。



   如果选定其中一个倒角面用于模型编辑，则该面不了解其他倒角面上的操作。它使用设计意图设置来保留关系。

1. 在路径查找器中，删除在之前步骤中放置的倒角特征。
2. 选择倒角不等深度命令。
3. 在命令条上，单击选项按钮。单击 2 个深度选项，然后单击确定。
4. 按照之前步骤中的操作，选择相同的三个面和三条边。键入12 作为第一个倒角深度值，然后键入5 作为第二个倒角深度值。

   深度 1 是从选定面上的选定边测量而得。深度 2 是从垂直于选定面的选定边测量而得。



5. 单击接受，然后单击完成。

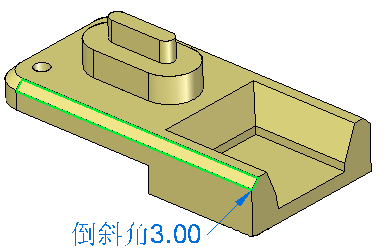

1. 选择倒角相等深度命令 。

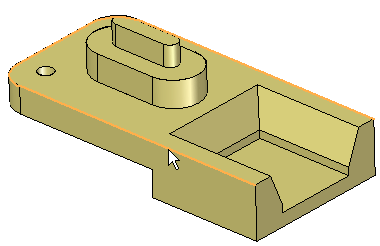

2. 选择显示的边。

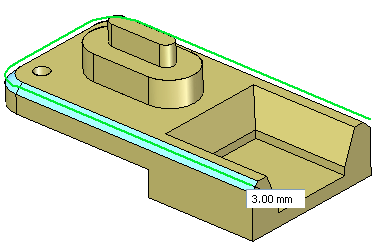

3. 在动态编辑框中键入3，然后按Enter。



1. 通过选择倒角面，或是在路径查找器中选择倒角特征可以编辑倒角特征。选择倒角上的面。

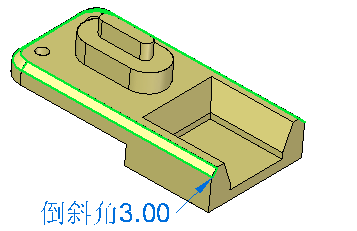

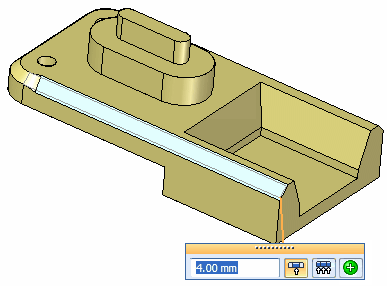

2. 请注意倒角编辑手柄文本。单击此文本进行编辑。在动态编辑框中键入4，然后选择框中的仅选定面选项。



   仅可编辑所选的倒角面。倒角特征上的其余面保持其原始值。



   选择撤消命令以返回其原始值。

3. 要更改倒角特征中所有面的深度值，请在路径查找器中选择倒角特征，然后选择所有特征面选项。



   将值更改为4。退出此命令。

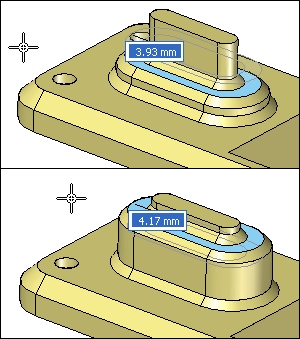

1. 选择一个显示的面，并对其进行移动以观察倒角特征如何保持附加在该面之上。请不要进行任何更改。右键单击或按Esc键返回，而不做任何更改。



1. 选择倒角相等深度命令。

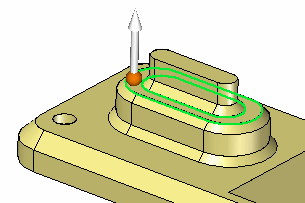

2. 使用链选项并选择三条边链（如图所示），然后在动态编辑框中键入22。结束此命令。



3. 当与这些倒角相连接的面进行移动时，观察这些倒角如何保持附加在这些面之上。选择显示的面，并对其进行上下移动。请不要进行任何更改。





   本练习到此结束。关闭文件而不保存。

在本练习中，您已学会如何创建两种倒角特征。一种类型的倒角特征在模型编辑期间会保持其倒角定义，而另一种类型不会。一旦了解倒角命令的行为，将能够应用模型设计中所需的任意类型的倒角。

1. 单击本练习窗口右上角的关闭按钮。
