练习：复制和粘贴面集

本练习将演示从一个文档向另一个文档复制和粘贴设计特征的方法。

复制一组现有的设计特征并将它们粘贴到另一个零件。在本练习中，您将：
  • 创建一组用户定义的设计特征。
  • 从此集合所在的文档复制它。
  • 将此集合粘贴到另一个零件文档。
  • 附加所粘贴的几何体。
  • 精确地对面集标注尺寸。

打开零件文件

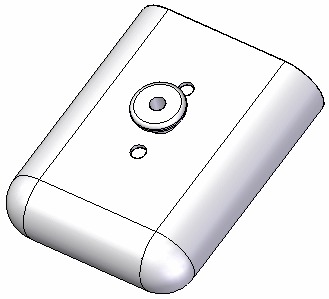

  1. 打开 copy1.par。

复制面集

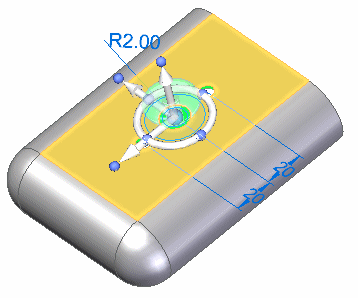

  1. 选择拉伸 8、拉伸 9、倒圆 10、Hole 2。所有特征都与剪裁按钮相关联。

    请确保方向盘平面位于突出显示的面。这可确保在粘贴特征面集时方向正确。

  2. 通过以下操作之一复制此集。
    • 使用右键单击后出现的复制快捷命令。
    • 按 Ctrl+C。

将面集粘贴到其他零件文档

将复制的剪裁和孔特征粘贴到备选移动电话皮带套上。

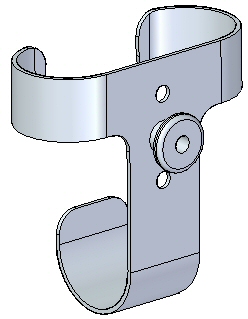

  1. 打开 copy2.par 零件文件。

  2. 通过以下操作之一粘贴先前选定的集。
    • 按 Ctrl+V。
    • 使用粘贴右键快捷命令。

    您可在此文档中看到该集。请注意，粘贴的集会连接到您的光标，您可以将其四处移动。

  3. 在皮带套正面的上方移动该集，并按 F3 键锁定该平面。

  4. 如图所示，对其进行定位，并左键单击来粘贴。

  5. 使用附加右键快捷命令，将该集附加到皮带套零件。

    该集会从构造面转换到此设计体上的面。

定位粘贴的集

粘贴之后，剪裁/孔集会随机地放置在设计体上。在面的竖直中心上对齐集。

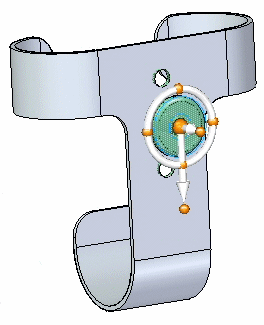

  1. 在路径查找器中，选择特征集。在所示的孔中心定位方向盘原点。

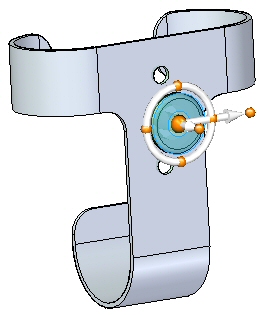

  2. 旋转方向盘的主轴，如图所示。这是您的移动方向。

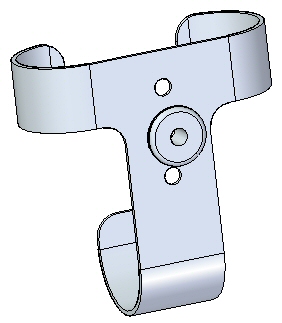

  3. 选择主轴，然后在命令条中，选择关键点选项中的中点。中点符号出现在顶边时，请单击。按 Esc键。

  4. 练习完成。保存并关闭这两个零件文件。

总结

在本练习中，您已学会如何将特征复制到剪贴板。复制的特征可以粘贴到同一文件或另一文件。

  1. 单击本练习窗口右上角的关闭按钮。
