练习：使用抽壳创建塑料零件

单击此处下载练习文件 。

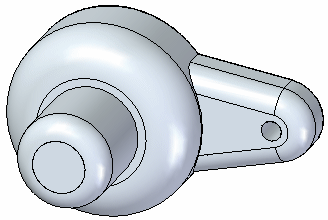

1. 打开零件文件 thinwall.par。



1. 在特征选项卡→实体特征组中，选择抽壳命令 。
2. 按下 Ctrl+I更改为正等测图。

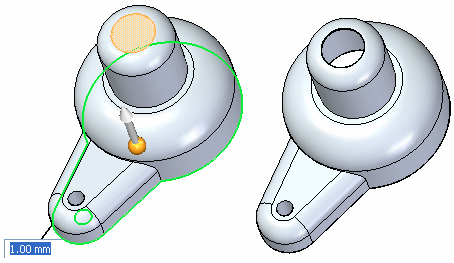

3. 对于薄壁操作，整个零件是自动选定的。选择要移除的面，此面以高亮显示。



   动态预览将显示薄壁操作的结果。在动态输入框中，键入厚度1 mm，并保持其方向指向内部。



4. 选择显示的面，也将其移除。



5. 右键单击以接受。

1. 选择撤消命令以撤消薄壁。
2. 再次选择抽壳命令，并移除顶面，如同您在之前步骤中所做的那样。
3. 在抽壳命令条上选择添加或者排除面选项 。

   选择所示的三个面（圆柱、倒圆和封盖面）。此时薄壁预览将更新。



4. 右键单击以接受。



5. 保存并关闭此文件。

在本练习中，您已学会如何对实体模型进行薄壁操作。同时，您还学会如何识别开口面和要排除的面。

1. 单击本练习窗口右上角的关闭按钮。
