练习：圆形阵列
本练习将演示圆形阵列操作特征。
创建并修改孔的圆形阵列。
下载练习文件
打开零件文件
- 打开 pattern_circle.par。
创建孔的圆形阵列

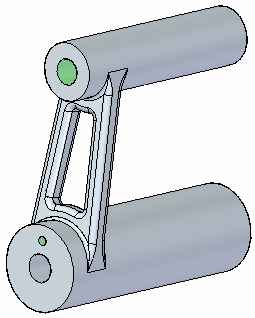

- 将支臂的下端放大，然后选择孔。
- 在特征选项卡→阵列组中，选择圆形阵列
命令。 - 将光标（旋转轴）移至所示的圆形平面的中心上方。当显示中心符号时，单击以定义旋转的中心。
显示默认个数设置为 4 的预览。

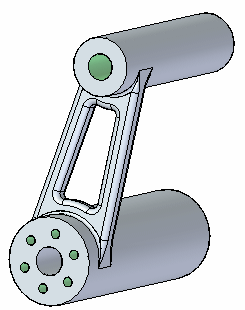

- 将个数更改为6，然后按Enter键。
- 在零件窗口中单击以结束此阵列命令。
- 选择阵列直径尺寸并将其更改为50。关闭尺寸显示。
修改阵列
- 选择圆形阵列，然后单击编辑定义手柄 （阵列X6）以访问圆形阵列命令条。
- 选择圆形/圆弧阵列按钮
。 - 单击方向箭头以在顺时针方向中定义圆弧角度。将圆弧角度改为270°。
- 在命令条上，单击接受。在零件窗口中单击以结束此命令。
Tip:按 Tab键可将焦点从一个对话框切换到另一个对话框，例如从个数切换到圆弧角度对话框。
- 从路径查找器中选择圆形阵列特征。选择阵列手柄（阵列X6）以访问命令条。将适合样式更改为固定。
- 将角度设置为30°。
个数和角度控制固定填充模式中的阵列。
- 将递增角度修改为
45°，保留同样数量的 6 个孔。
- 将固定样式更改为适合。
- 在命令条上，选择圆形/圆弧阵列选项以返回到整圆。接受阵列，然后左键单击以完成。
- 这些孔具有与它们相关的螺纹。要查看螺纹，请在视图选项卡→样式组中，选择视图覆盖命令
。 - 在渲染选项卡上，选中纹理复选框。单击确定。
注意成阵列的孔上的螺纹。
- 保存并关闭此文件。
与矩形阵列一样，您可以压缩事例、添加特征和修改父级特征。您可以随意体验命令条上的那些功能。
总结
在本练习中，您已学会如何创建和编辑特征的圆形阵列。通过练习，您可以创建任何需要的圆形阵列。
- 单击本练习窗口右上角的关闭按钮。
