练习：应用对称中心关系

单击此处下载练习文件 。

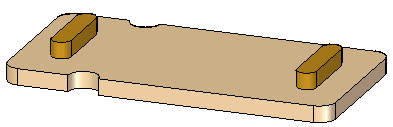

1. 打开 symmetric_about.par。

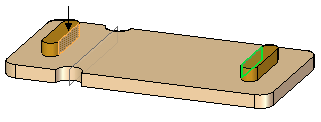

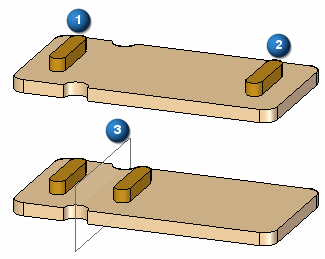

   问题：将特征 (1) 设为与特征 (2) 以对称平面 (3) 为中心对称。



对特征 (2) 应用刚性关系。这是因为对面应用了关系。您希望整个特征 (2) 与对其应用了对称关系的面一起移动。

1. 在路径查找器中，选择protrusion B。



2. 在特征选项卡→面相关组中，选择刚性关系命令 。
3. 在命令条上，单击接受按钮。

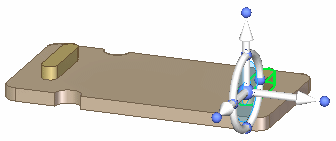

1. 在特征选项卡→平面组中，选择重合平面命令。

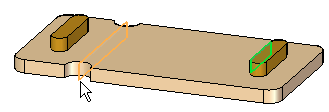

2. 选择所示的面。

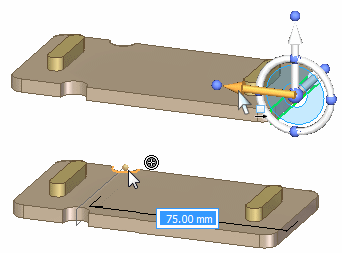

3. 将重合平面沿轴方向移动一段距离，使其延伸至圆弧中心，如图所示。

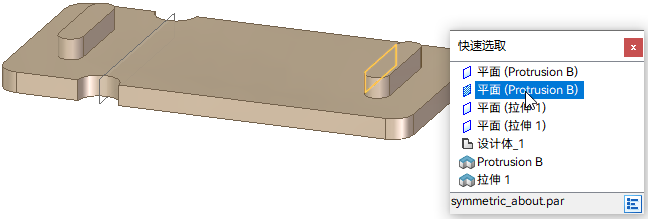

1. 选择所示的面。





2. 在特征选项卡→面相关组中，选择对称关系命令 。

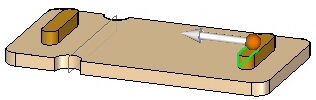

3. 选择所示的面作为目标对称面，然后右键单击以接受。



4. 选择显示的平面以用于对称平面。



5. 在命令条上，单击接受按钮。



   对称关系将自动保持不变。

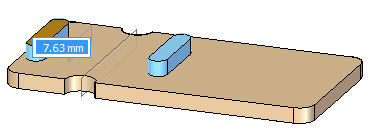

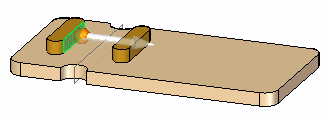

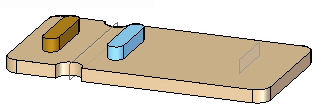

1. 选择所示的面。单击轴并动态移动它。请注意，特征 Protrusion A 和 Protrusion B 对称移动。





   本练习到此结束。
