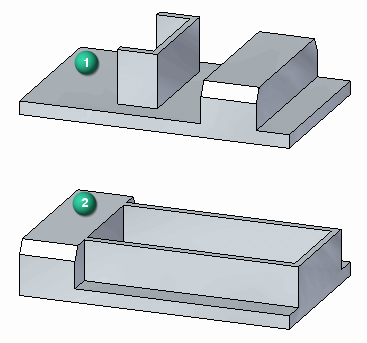

练习：通过移动选择集修改零件

单击此处下载练习文件 。

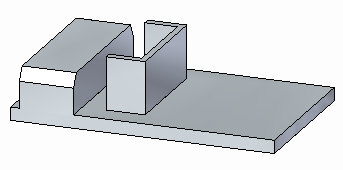

1. 打开 select_a.par。

移动拉伸特征到零件的另一端。

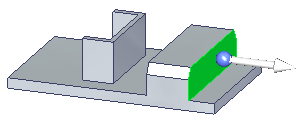

1. 要选择待移动的特征，首先选定所示的面。



   此时，只有选定的面可以移动。

2. 激活选择管理器模式。
3. 选择所示的面。



4. 在选择管理器菜单上，选择集。这样就可以找到任何包含选定面的集。
5. 快速选取会显示找到的集。单击快速选取中列出的拉伸条目。



6. 按空格键退出选择管理器模式。

   所选拉伸特征将参与移动操作。

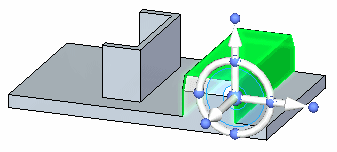

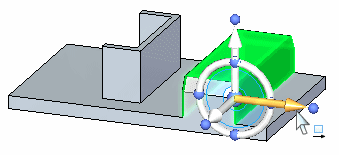

1. 单击方向盘上的轴，将特征移动到槽形特征的另一侧。



2. 移动特征到近似位置，然后单击。移动起点是图形手柄上的原点。

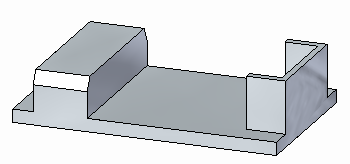

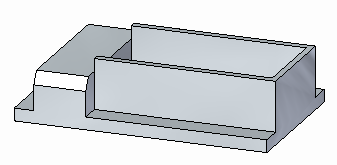

3. 移动完成。按 Esc 键清除选择集。



1. 激活选择管理器模式。
2. 选择所示的面。



3. 在选择管理器菜单上，选择识别→肋板/凸台。



   集选项在这里仍然起作用。

4. 按空格键退出选择管理器模式。

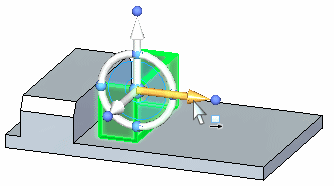

1. 单击方向盘上的轴，将选择集移动到零件的边。

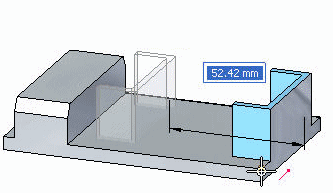

2. 使用零件边上的关键点以定义移动距离。在命令条上选择关键点选项 。

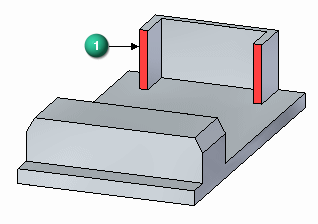

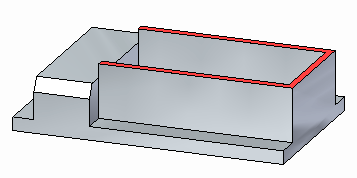

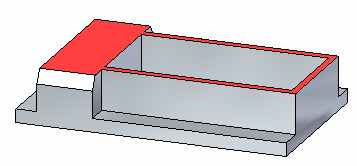

1. 选择所示的面 (1)。

   由于两个红色面是共面的，因此它们将一起移动。设计意图面板识别共面关系，并允许您控制这些面之间的关系。

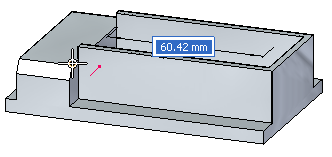

2. 移动面到拉伸特征的末端，如图所示。使用关键点以定义距离。





1. 选择顶面。



2. 移动顶面到拉伸特征的顶部。

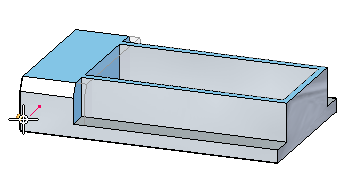

1. 选择拉伸特征。

   可以从路径查找器、快速选取中选择拉伸，或使用选择管理器选择拉伸。请确保选择显示的拉伸。

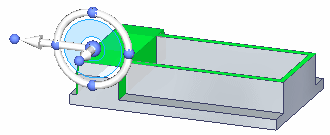

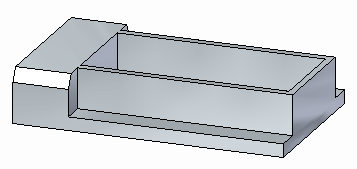

2. 移动选择集到零件的末端。

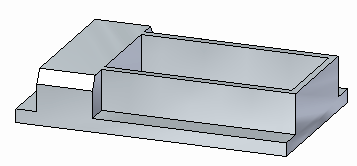

3. 本练习到此结束。退出文件而不保存。

在本练习中，您已学会如何为移动操作创建选择集。

1. 单击本练习窗口右上角的关闭按钮。
