练习：创建直接建模基本旋转特征
本练习演示了使用旋转命令来创建零件模型的流程。
创建一个夹钉，由此了解用于构造基本特征的旋转命令。
在本练习中，您将：
- 创建由草图元素组成的区域。
- 使用选择工具调用旋转命令。
新建GB公制零件文件
Note:
必须在直接建模环境中完成本练习。
- 新建GB公制零件文件。
绘制初始基本形状的草图

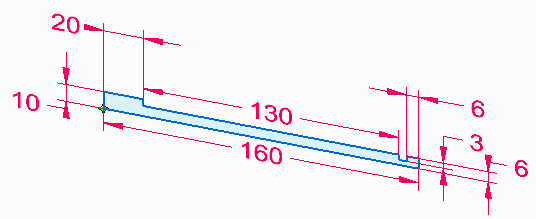

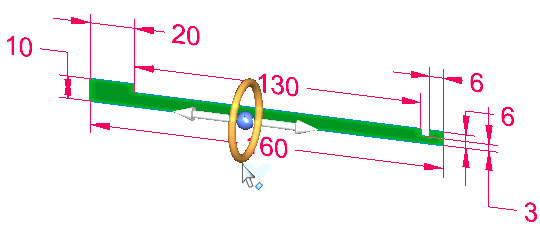

- 绘制以下草图并标注尺寸。
创建基本特征

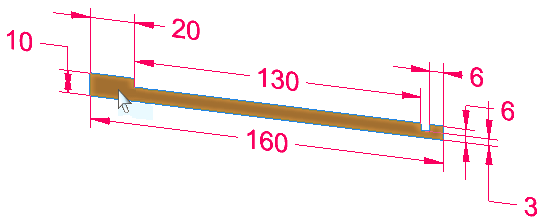

- 选择区域。

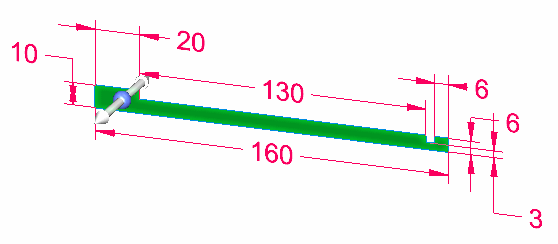

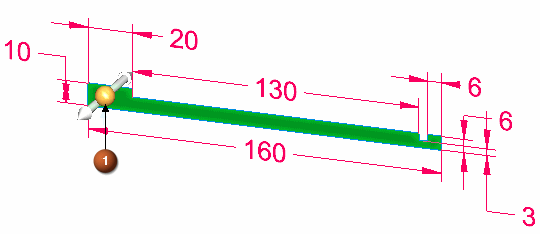

- 单击拉伸手柄圆点 (1) 并将其拖至边 (2)。
拉伸手柄变为旋转手柄。边 (2) 为旋转轴。

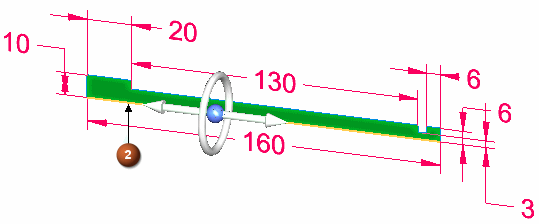

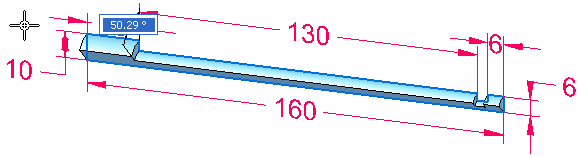

- 单击环面以启动旋转延伸定义。
几何体动态地附在光标上。

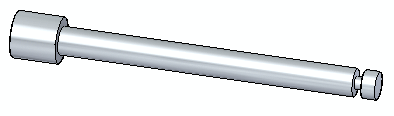

- 在命令条上，选择创建实时剖面选项
将其关闭。打开 360° 范围选项
。
- 保存并关闭文件。
总结

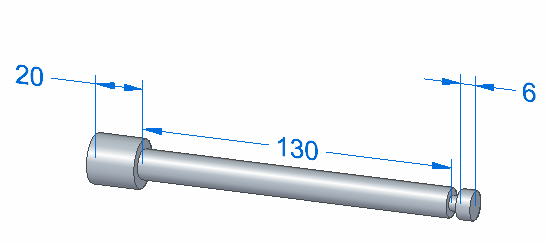

在本练习中，您已掌握如何创建旋转基本特征。创建了一个草图并为其标注了尺寸。已将区域旋转，并且草图尺寸已迁移到基本特征。将拉伸手柄拖动到边时，它将更改为旋转手柄。
