练习：实时剖面

单击此处下载练习文件。

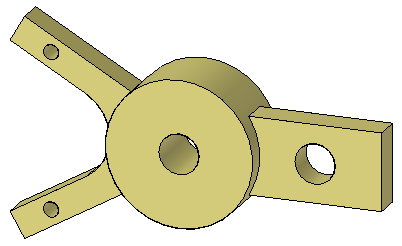

1. 打开 live_section.par。

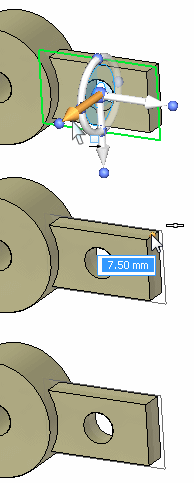

1. 在特征选项卡→平面组中，选择重合平面命令。
2. 选择图中所示平面。



3. 将重合平面移到显示的边的中点。

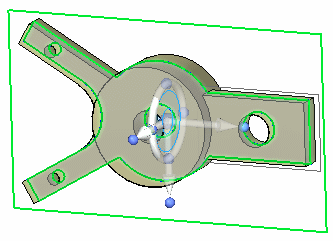

1. 在曲面选项卡→剖面组中，选择实时剖面命令 。
2. 选择在上一个步骤中创建的平面以定义实时剖面。





3. 此时，如果需要的话，可以使用方向盘移动实时剖面。
4. 按 Esc 键以结束实时剖面命令。

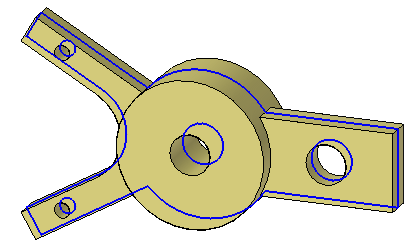

5. 注意，路径查找器中会出现一个实时剖面收集器。可以使用 图标控制实时剖面的显示。



您可以不选择移动一个面，而是选择移动由穿过面的剖面所产生的边。移动边等同于移动面。

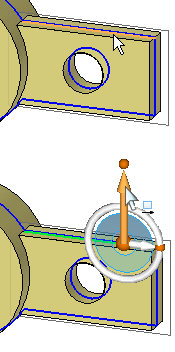

1. 选择显示的边，然后移动以观察行为。



2. 动态移动边，但不要单击它。按 Esc 键结束移动操作。再次按 Esc 键清除所选边。

   边可以执行其父面可以执行的所有操作（例如：尺寸、旋转、删除）。

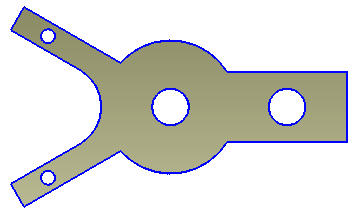

操纵实时剖面时不必显示模型。关闭模型的显示。

1. 在零件窗口中右键单击，并在快捷菜单上选择全部隐藏→设计体。同时隐藏所有参考平面。

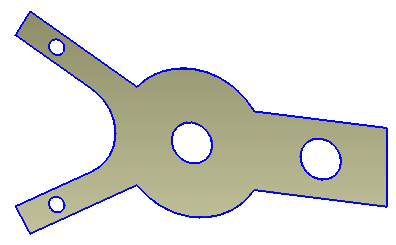

2. 将显示更改为前视图。请按Ctrl+F。

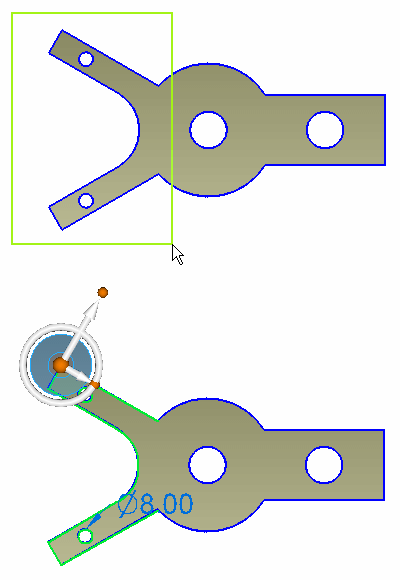

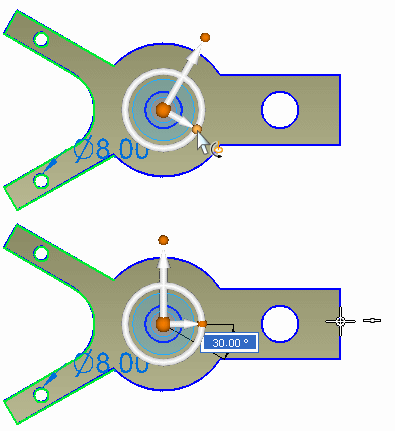

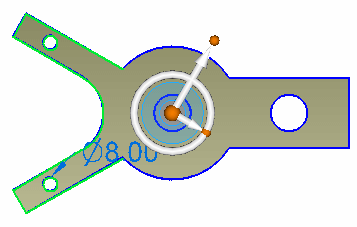

3. 将左边的两个臂围绕中心孔旋转 15°。使用围栏选择所示的实时剖面边。

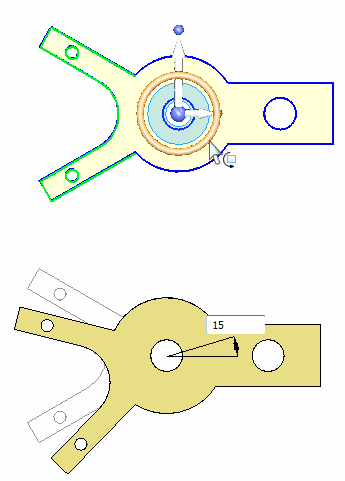

4. 将方向盘原点移到孔的中心，如图所示。



5. 更改方向盘的方向。单击显示的旋钮，然后单击右边的中点。

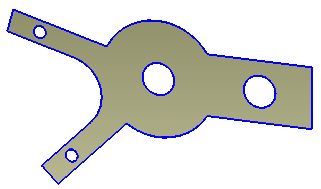

6. 单击环面。键入15 并按下Enter键。

   如果旋转期间出现错误，请在设计意图面板中取消选中设计意图选项。





7. 按Esc 键，结束移动命令。

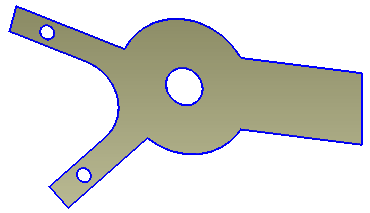

1. 更改为斜二测视图。

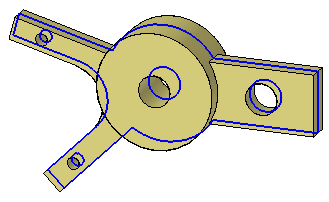

2. 在快捷菜单上，打开设计体的显示。注意，模型随着对实时剖面做出的修改而更改。

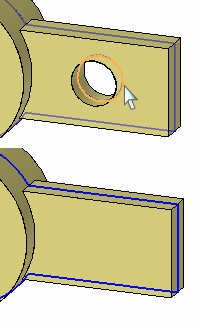

1. 单击显示的圆形边，并按 Delete 键。



   删除实时剖面圆形边等同于删除圆形面。

1. 关闭设计体显示。

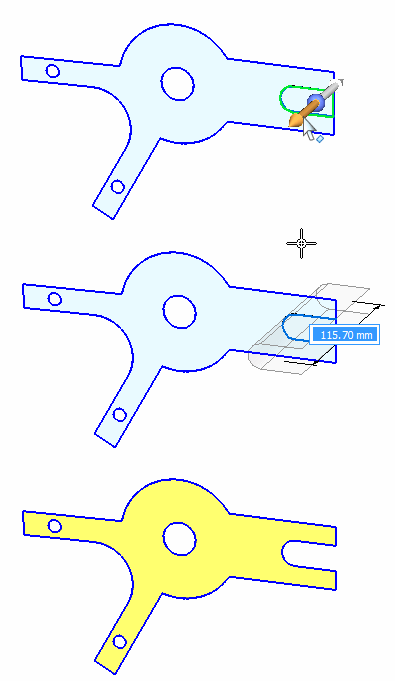

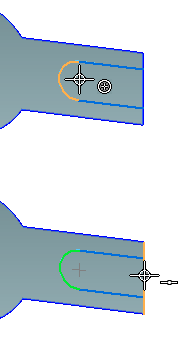

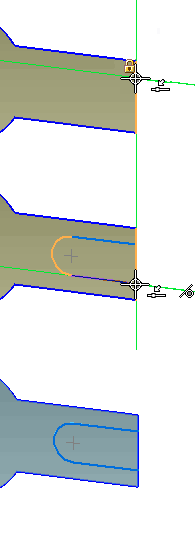

2. 绘制包含两条直线和一个圆弧的草图。选择直线命令，并单击右剖面边。



3. 将圆心与右边的中点对齐。



4. 选择所示的区域。



5. 在命令条上：
   1. 单击以将范围类型设为贯通。
   2. 然后单击以设置对称范围 。
   3. 在添料/除料列表 中，单击以设置除料 选项。
6. 单击方向手柄，并动态拖动以超出零件的宽度。

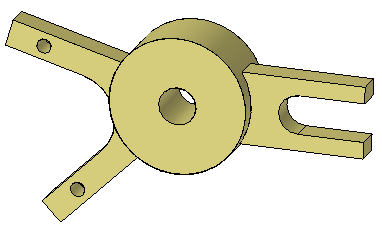

1. 打开设计体。



2. 在路径查找器中关闭实时剖面显示。



   本练习到此结束。

在本练习中，您已学会如何创建实时剖面。实时剖面命令创建用户定义的平面与设计体相交的边。每个实时剖面边在模型中表示面。可以选择面或实时剖面边以修改模型。
