练习：使用变量表

单击此处下载练习文件。

1. 打开 variable_X.par。

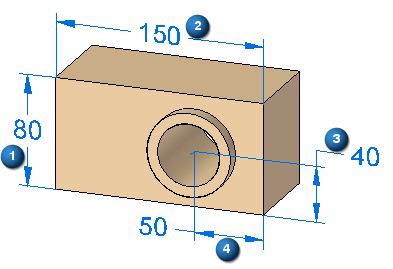

1. 放置四个尺寸。按照显示的顺序对它们进行放置。

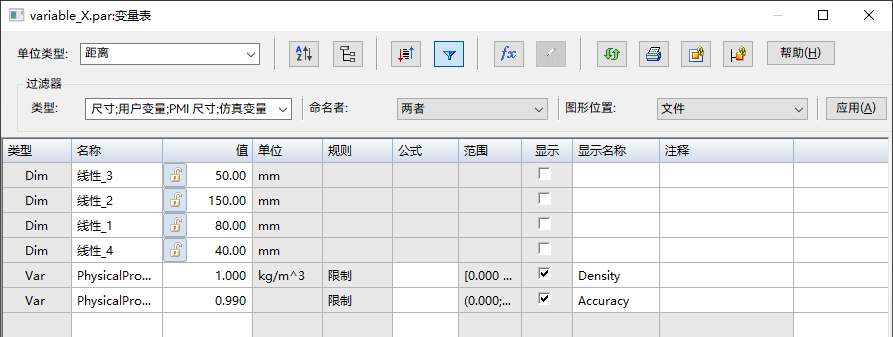

1. 选择工具选项卡→变量组→变量命令。

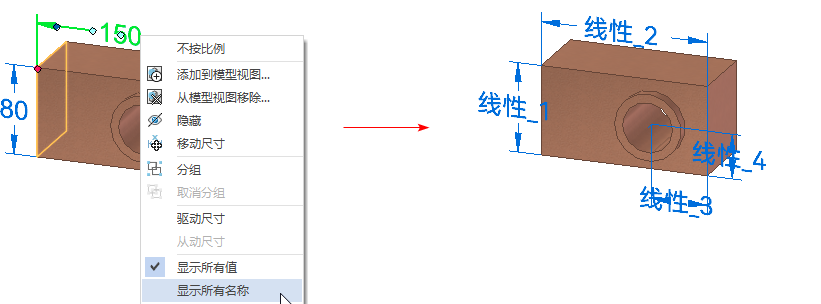

1. 更改尺寸显示。右键单击某个尺寸，然后单击显示所有名称。

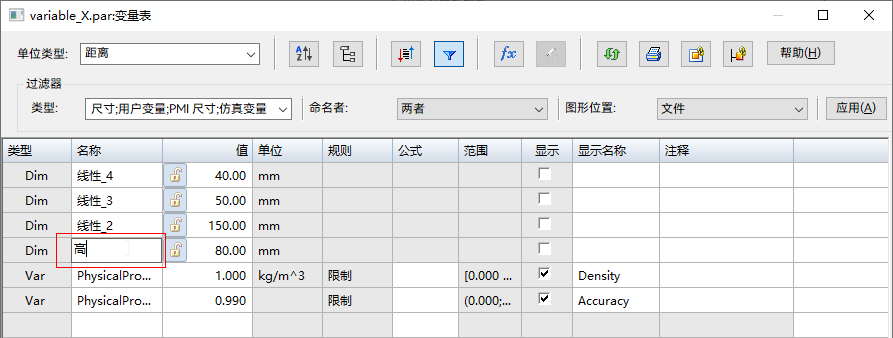

2. 在变量表中，双击 线性_1 的名称框。键入高 作为新变量名称，然后按Enter键。

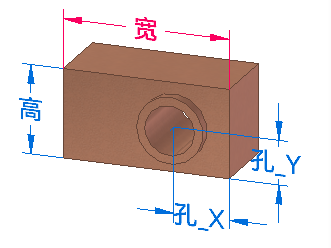

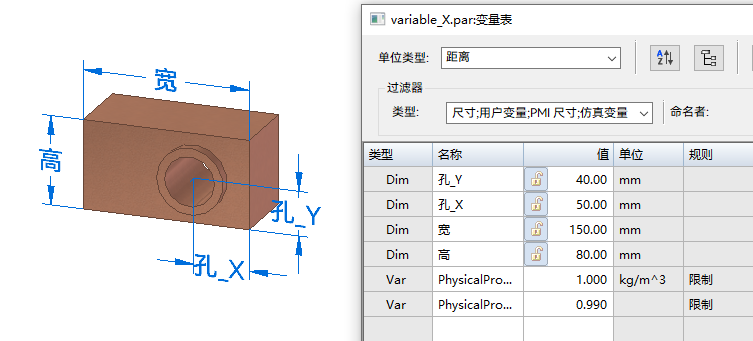

3. 重命名其余的尺寸，如下图。

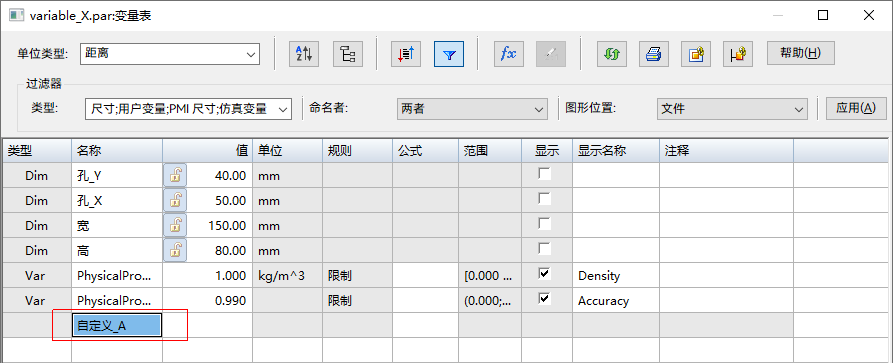

1. 在变量表中，双击显示的第一个空名称框，然后键入 自定义_A。按 Enter键。



2. 双击变量 自定义_A 的值框，然后键入50。按 Enter键。



1. 选择零件上的宽尺寸，然后单击锁按钮以锁定尺寸。



   请注意，尺寸将变为红色，表示它是驱动尺寸。

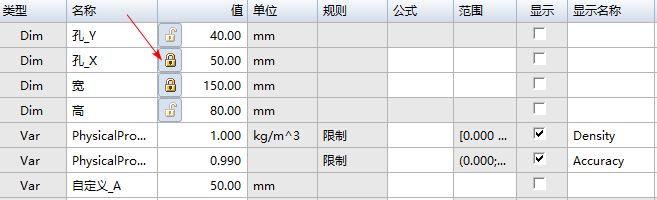

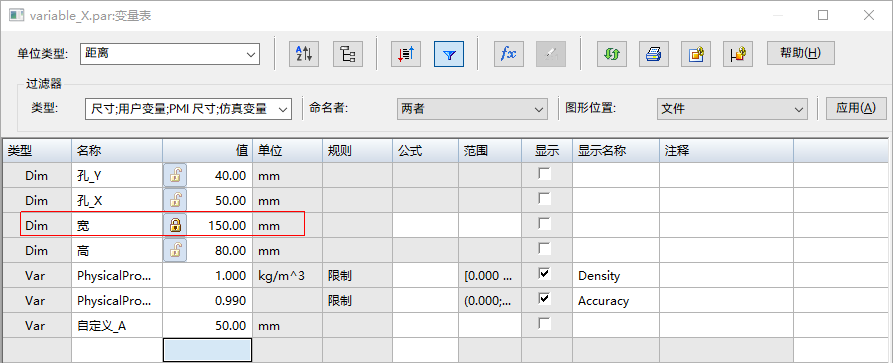

2. 请注意，在变量表中，宽度值有锁定图标。



   可以单击值编辑按钮或单击零件上的尺寸以更改尺寸值。这两种方法均可打开同一个尺寸值编辑对话框。

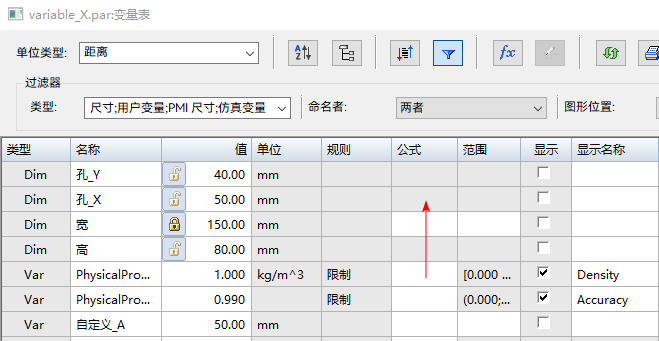

1. 添加公式以控制 孔_X 的值。请注意，在变量表中，孔_X 的公式框不可用。这意味着无法对其进行编辑，因为它是从动尺寸。



2. 在 孔_X 尺寸的右边，单击锁按钮。请注意，在变量表中，公式框处于启用状态。

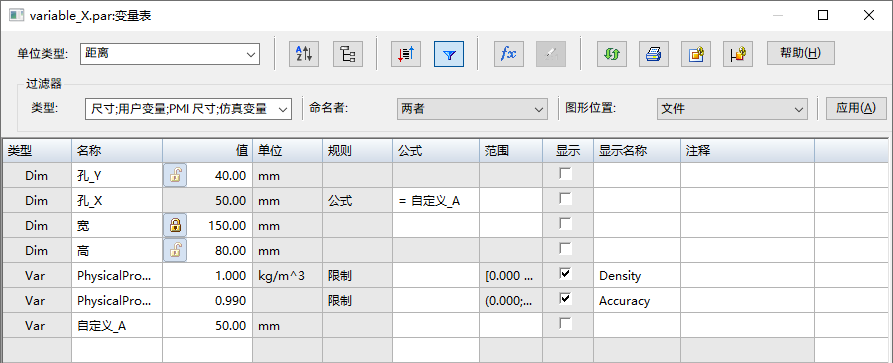

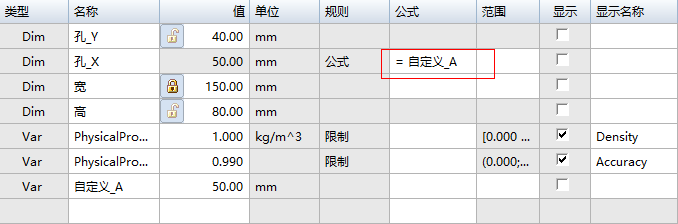

3. 单击 孔_X 变量的公式框，键入 =自定义_A，然后按Enter。

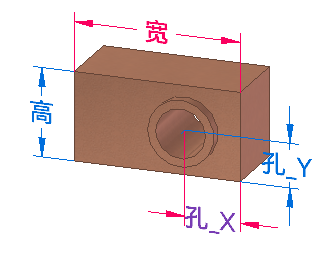

   请注意，模型上的 孔_X 尺寸包含两种颜色。值仍然为从动状态（紫色），但可以通过公式（红色）对尺寸进行编辑。



1. 在变量表中，使用值编辑按钮更改尺寸变量并观察模型的变化。由您决定要输入的值。进行更改时，模型将保留其中内建的设计意图。

在本练习中，您已学会如何使用变量表控制模型上的尺寸。学会了如何重命名系统定义的变量，创建用户定义的变量以及如何为变量添加公式。

1. 关闭文件而不保存。
2. 单击本练习窗口右上角的关闭按钮。
