练习：向基本特征添加材料
在本练习中，您将：
- 通过一次拉伸四个区域来创建虎钳夹的四个支脚。
- 在虎钳夹背部并通过支脚创建除料。
打开现有文件
- 打开在 练习：从基本特征移除材料 中保存的文件。

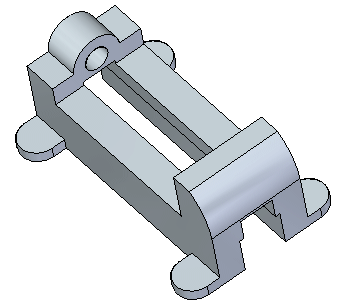

添加安装用法兰

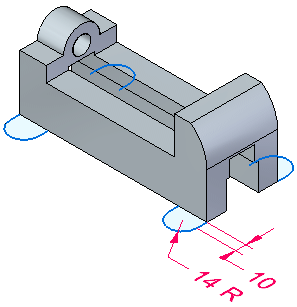

- 在零件底面，使用直线和圆弧元素绘制四个安装弯边轮廓。

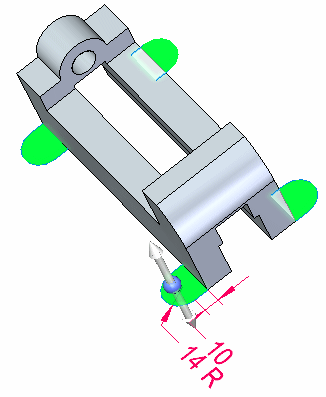

- 按住Shift键，选择显示的四个区域。

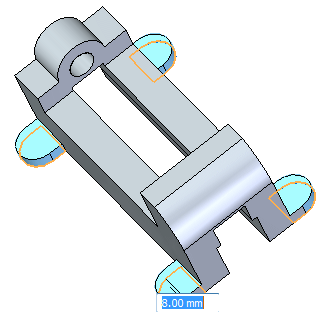

- 选择向上箭头以向零件的顶部加料。在动态输入框中，键入
8 mm
的距离并按Enter。

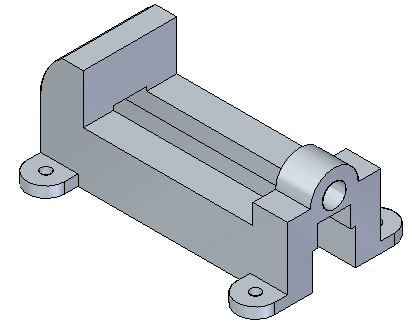

创建安装孔

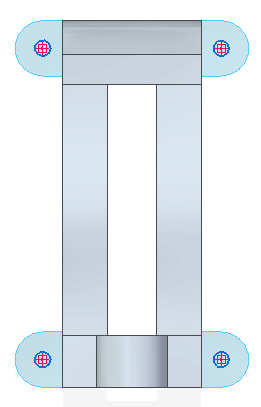

- 在每个安装用法兰面绘制四个直径为 8 毫米的圆。放置圆使其与弯边圆弧同心。
- 选择所有四个圆，并从弯边移除材料。

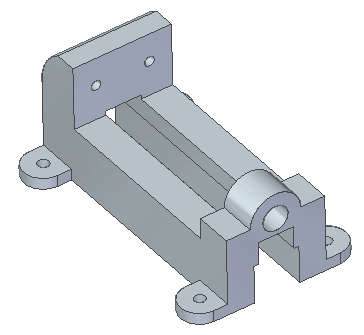

添加圆形除料

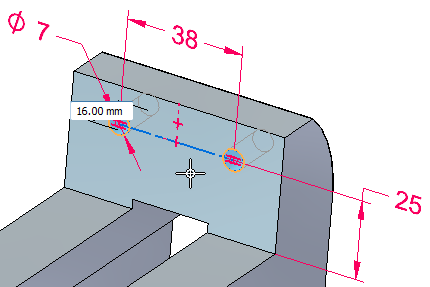

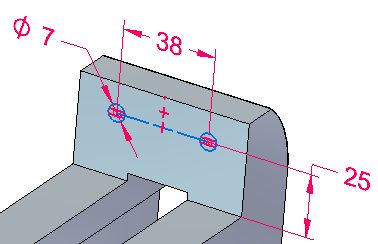

- 在显示的面上，绘制两个直径为 7 毫米的圆，并添加尺寸标注。要确定面上的两个圆的圆心，请绘制连接两个圆心的直线。将此直线更改为构造元素。使构造线的中点与面顶边的中点对齐。
- 选择这两个圆形区域。可能需要使用快速选取来选择区域。
- 移除深度为 16 mm 的材料。
- 单击鼠标左键以完成操作。
- 保存并关闭此文件。
总结
在本练习中，您继续应用了从基本特征添料或除料的技术。
