练习：重定向方向盘

单击此处下载练习文件。

1. 打开 steering_wheel.par。

1. 在路径查找器中，选择名为feature A 的特征。



2. 单击所显示的轴。当上下拖动光标时，请注意特征会沿着由所选轴定义的方向移动。

   此时，您可以拖动并单击以定义移动距离，在动态编辑框中键入距离值，或选择关键点。



3. 按Esc键，结束移动命令。
4. 单击所显示的轴。当拖动光标时，请注意特征会沿着由所选轴定义的方向移动。



5. 按 Esc键，结束移动命令。

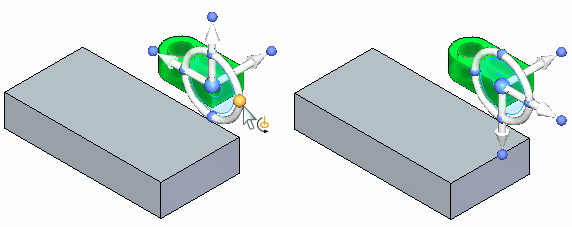

可以通过在环面上单击旋钮来按照 90°的增量更改轴方向。

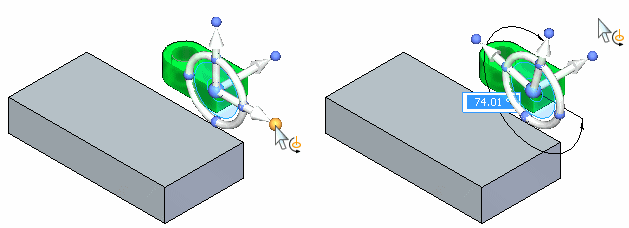

您可以在用户定义点更改选定的轴方向，或者拖动并单击用来定义方向角的点。

1. 按住 Shift键，然后单击轴旋钮。

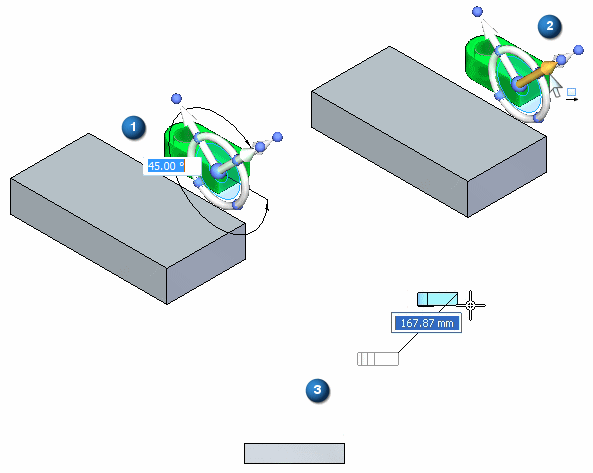

2. 沿 45°方向角度移动feature A。设置角度 (1) 后，单击轴 (2) 以开始移动。为了更好地直观表达 45°移动，图 (3) 显示的是前视图。



3. 按Esc键，结束移动命令。

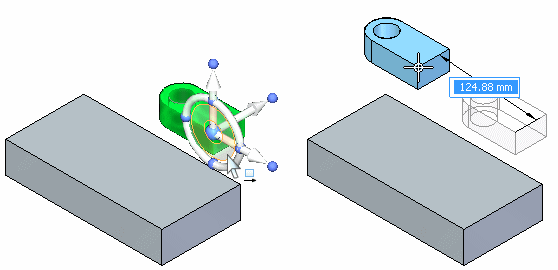

可以自由移动到方向盘平面上的任何点。单击方向盘平面，并将所选的几何图形拖到所需位置，然后单击或选择关键点。

1. 选择feature A。
2. 单击方向盘工具平面。将特征四处拖动，并注意仅限于在方向盘平面上移动。



3. 按 Esc 键，结束移动命令。

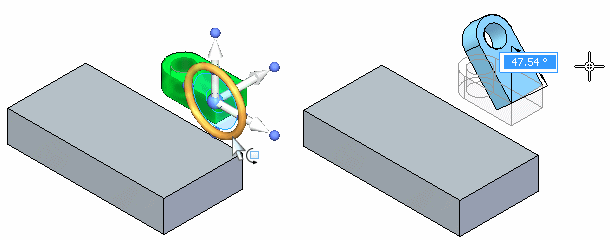

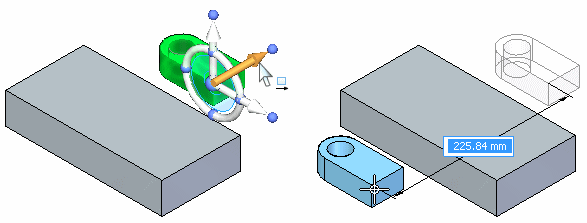

单击环面启动旋转操作。旋转轴是垂直于工具平面的轴。单击方向盘环面并进行拖动，然后单击以定义旋转角度。也可以在动态编辑框中键入一个旋转角度。

1. 选择feature A。
2. 单击环面，然后将feature A 旋转 90°。



3. 单击以结束旋转命令。

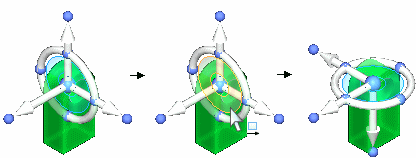

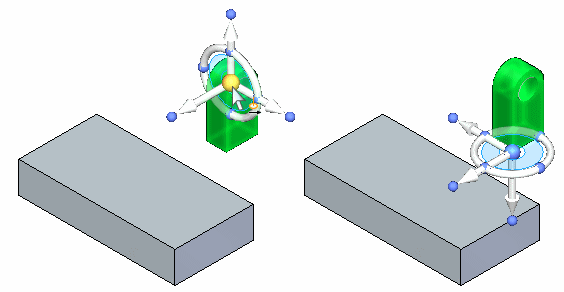

通过按住Shift键并单击方向盘环面，更改垂直轴的方向。

1. 选择feature A。
2. 按住 Shift键，然后单击方向盘平面。



   这是更改旋转轴的快速方法。

3. 按 Esc 键。

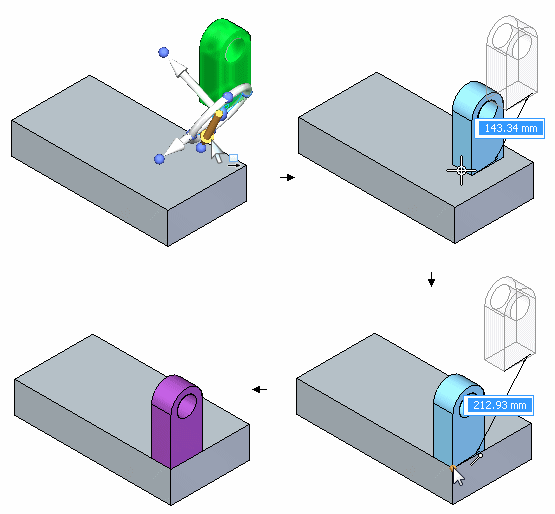

您可以通过单击轴旋钮然后选择几何关键点来更改轴方向。

1. 选择feature A。

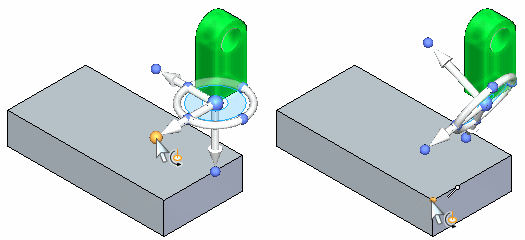

2. 将这个点重新放置到要移动的特征上。选择方向盘原点，然后将原点拖到选定特征的角上，如图所示。



   希望将特征移动到拐角 (1)。定义指向拐角 (1) 的方向轴。



3. 单击主轴旋钮。将光标移动到拐角 (1) 上方，然后在显示端点时单击。



4. 单击轴，并注意移动的方向。



   此时，如果单击显示的端点，特征将移到该点处。

5. 按 Esc 键两次可取消操作。

如果要在不同位置保留方向盘方位，则按住Shift键，单击方向盘原点，并将其拖到所需位置。如果原点接近于关键点，则它将捕捉该点。单击以将原点放置到该点上。

1. 选择feature A。
2. 按住Shift键，然后单击方向盘原点。



3. 将方向盘原点移至模型上（在拐角和边中点处）并注意方向盘保持方位不变。

   如果重复相同步骤而不按住 Shift 键，则方向盘方位会在通过模型边、拐角和面时发生更改。垂直轴与它所通过的边对齐。

演示的第一部分显示移动原点而不按住 Shift键。第二部分显示在按住Shift键时，如何保持方向盘方位。

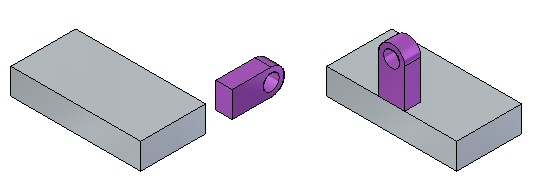

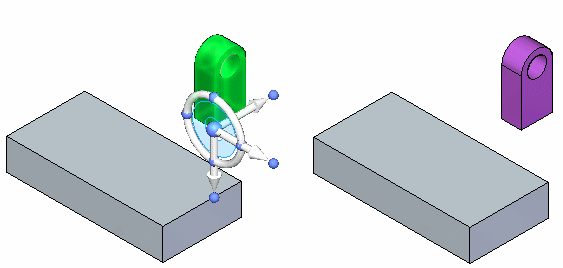

将特征移动到如图所示的位置。确保特征的方向与图示相同。

1. 关闭feature A 的显示。在路径查找器中，单击feature A 前面的复选框。
2. 打开feature B 的显示。
3. 旋转feature B。
   1. 选择特征 B。

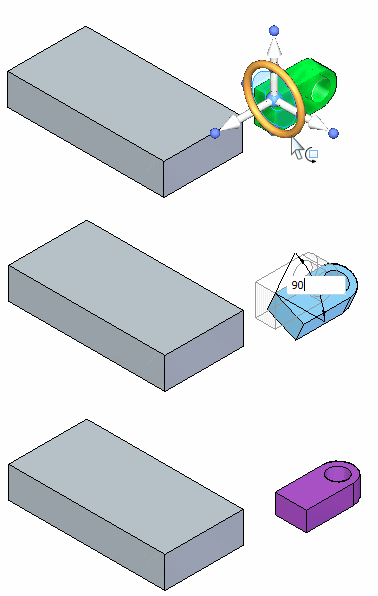

   2. 单击环面，在动态编辑框中键入90，然后再单击。

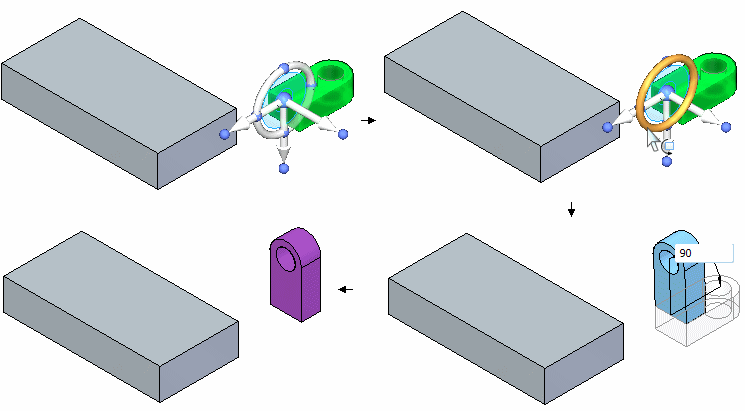

   3. 再次旋转特征，完成方位。定位方向盘原点，如图所示。单击环面。在动态编辑框中拖动并键入 90。按Tab 键，然后单击。

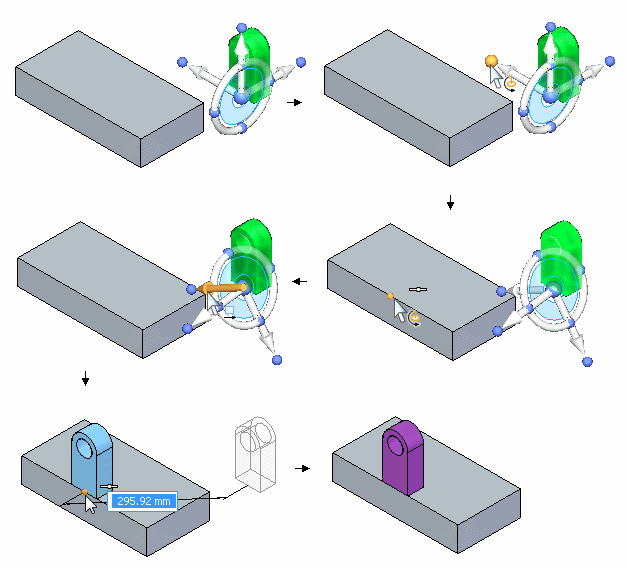

4. 将特征移动到新位置。
   1. 选择feature B。
   2. 定位方向盘原点，如图所示（边的中点）。
   3. 将轴方向定义为指向零件上的边中点。
   4. 单击轴启动移动。将光标移动到边中点上方，然后在中点高亮显示时单击。
   5. 按 Esc 键结束移动操作。
5. 尝试在零件的其他位置定位特征。

在本练习中，您学会了如何重定向方向盘以完成所需移动并旋转操作。

1. 单击本练习窗口右上角的关闭按钮。
