练习：矩形阵列

单击此处下载练习文件。

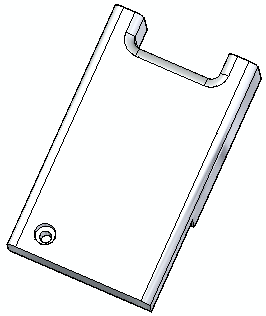

1. 打开 patterns.par。



1. 选择孔特征。



2. 在特征选项卡→阵列组中，选择矩形阵列命令。

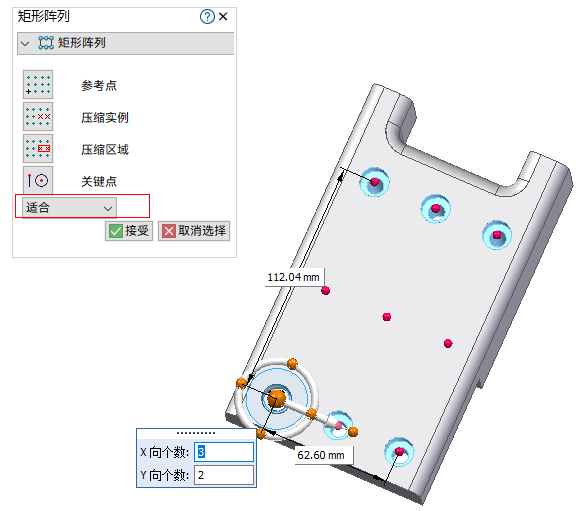

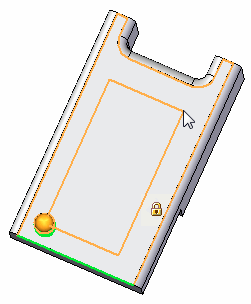

3. 将光标定位于所显示的面上。阵列轮廓平面出现，您可以通过动态拖动来定义尺寸。单击所示的大致位置。然后将填充样式改为适合。





4. 在命令条上，按接受按钮或右键单击。将放置一个矩形阵列，其 X 向个数为 3，Y 向个数为 2。



5. 将Y 向个数改为3。在路径查找器或零件窗口中选择阵列特征。

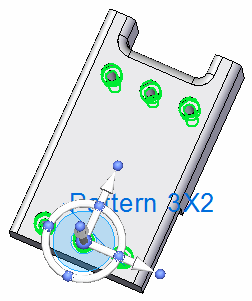

6. 单击阵列手柄（阵列 3X2），在Y 向个数字段中，键入3。按Tab 键。
7. 右键单击以接受。



您可以采用几种方式来更改阵列的尺寸大小。

1. 在路径查找器中，选择刚才创建的阵列特征。

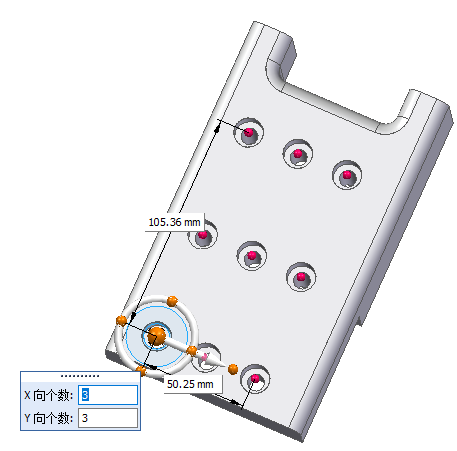

2. 选择阵列手柄 （阵列3X3)。



   将显示阵列命令条，以及所有定义的尺寸。



3. 将阵列宽度（X 方向）更改为 60 mm，长度（Y 方向）更改为 115 mm。请不要单击接受。



1. 在命令条上，将适合样式更改为固定。

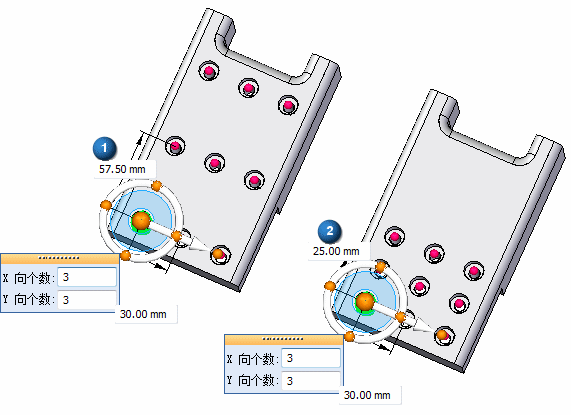

2. 将事例分离尺寸 (1) 更改为 25 mm (2)。
3. 保留相同的 X 向和 Y 向个数 (3 x 3)。在固定模式中，将 X 向间距设置为 30 mm，将 Y 向间距设置为 25 mm。
4. 拖动阵列手柄 (3) 以更改阵列矩形的大小。在更改矩形大小时，X 向和 Y 向个数会自动更改并填充到矩形阵列区域。

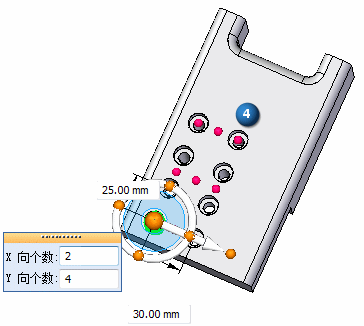

5. 拖动至大概位置 (4)，注意 X 和 Y 更改为 4 和 2。

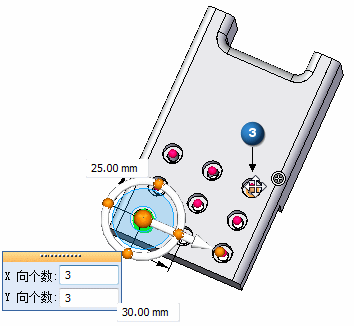

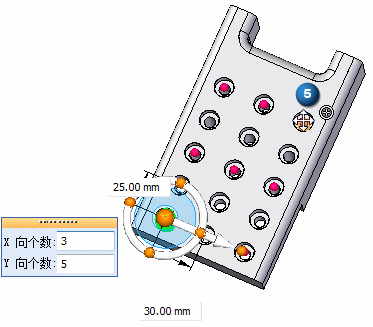

6. 拖动至大概位置 (3)，注意 X 和 Y 更改为 3和 5。在命令条上，单击接受。



7. 在零件窗口中单击以结束此阵列编辑。



1. 选择阵列特征并单击编辑手柄。在阵列命令条上选择压缩实例选项。
2. 选择中间的 3 个孔。



3. 在压缩命令条上选择接受。在阵列命令条上选择接受以完成操作。在零件窗口中单击以结束此阵列编辑。



更改原始特征，并观察更改如何通过阵列传播。

1. 选择原始孔。为了清楚起见，将方向盘拖离该孔。



2. 选择编辑定义手柄以访问孔的参数。

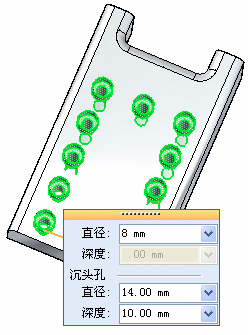

3. 将直径改为5 mm，并将沉头孔直径改为8 mm。
4. 按Esc键以完成孔编辑。

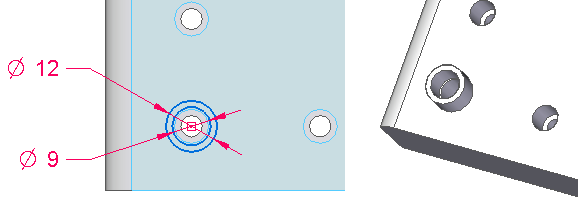

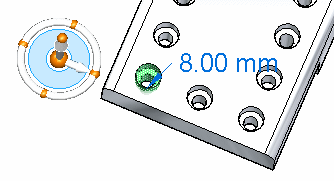

在原始父级孔的中心，构造直径为 12 mm 和 9 mm 的圆。将这些圆形成的区域拉伸 8 mm 的距离以形成凸台。

1. 选择阵列特征。
2. 选择其手柄以访问阵列命令条。
3. 选择添加到阵列选项 。
4. 选择凸台并接受。
5. 单击实例标记 (1)，然后单击接受。



6. 保存并关闭文件。

在本练习中，您已学会如何创建和编辑特征的矩形阵列。通过练习，您能够创建任何需要的矩形阵列。

1. 单击本练习窗口右上角的关闭按钮。
