练习：使用解决方案管理器（场景 2）

单击此处下载练习文件。

1. 打开 solution_manager_scenario2.par。

1. 单击如图所示的平面。



2. 在设计意图面板中，单击高级打开高级设计意图面板。
3. 在高级设计意图面板上，单击恢复按钮 (1) 来恢复默认设置。不应选中自动预览 (2)。



4. 对于本练习，打开锁定到基本参考 (4) 设计意图。这会将面 (3) 锁定到 YZ 参考平面。

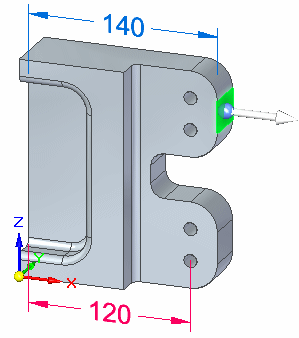

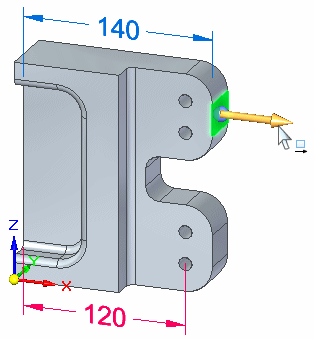

1. 选择所示的面。



2. 通过单击轴启动同步编辑。



3. 在动态编辑框中键入40，然后按Enter。

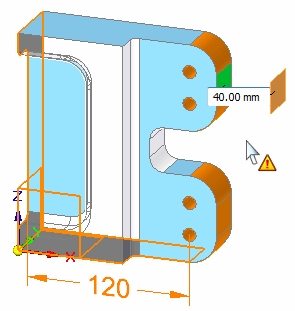

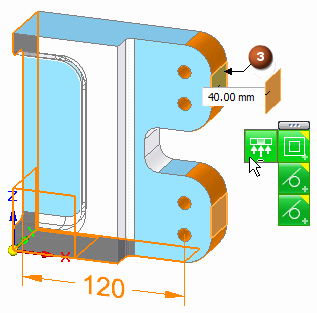

右键单击几个橙色面，并观察每个面的关系调色板。具有黄色三角的调色板上所列出的关系是导致失败的关系。

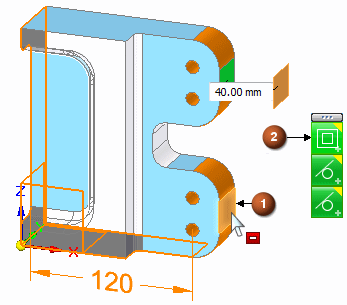

1. 右键单击平的面 (1)。



2. 在关系调色板上，将鼠标悬停在共面关系 (2) 上方。当显示飞出式选项后，将鼠标悬停在飞出式选项上方，注意到高亮面与选定面 (1) 是共面的。

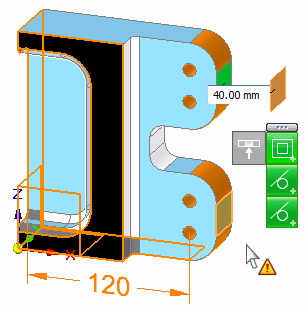

3. 选定面 (1) 是导致失败的条件。我们尝试移动的面 (3) 无法移动，因为此面与选定面 (1) 共面。单击飞出式选项或调色板上的关系以放宽该关系。关系按钮会变成灰色，指示单个面关系临时放宽。此解决方案仍然处于失败条件中。

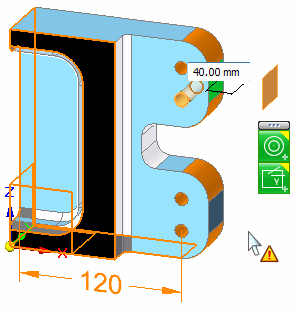

解决方案仍然包含另一个过约束关系。所有孔均与同轴心相关，且其中一个孔由尺寸锁定。需要释放对齐孔关系。

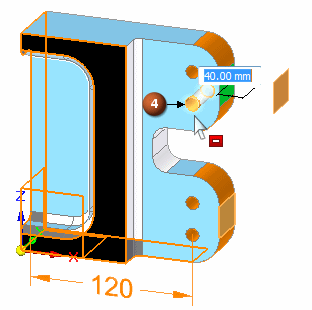

1. 右键单击圆柱面 (4)。

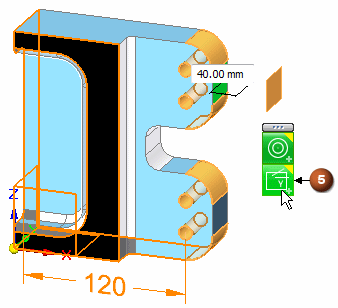

2. 在关系资源板上，单击对齐孔关系 (5) 来释放所有对齐孔关系。

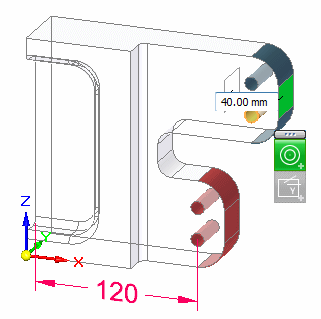

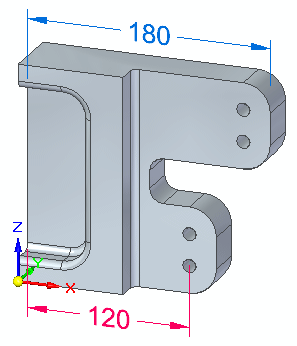

3. 同步编辑将解算。在高级设计意图面板上单击解决方案管理器复选框以完成同步编辑。





执行同步编辑时，操作可能成功，也可能会失败。可以使用解决方案管理器来更改成功的解决方案以实现预期结果。在失败条件下，解决方案管理器将通过图形反馈帮助您确定引起失败的原因。

可以通过多种方法来更正失败条件。您可以使用解决方案管理器，或者更改高级设计意图面板设置，或者解除所有关系。
