练习：沿曲线进行阵列操作
本练习将演示沿曲线阵列操作命令。处理沿某一曲线链排列的孔阵列。
在本练习中，您将：
- 创建阵列。
- 更改阵列的参数。
- 添加孔的事例。
下载练习文件
打开零件文件
- 打开 pattern_curve.par。
沿曲线创建孔的阵列

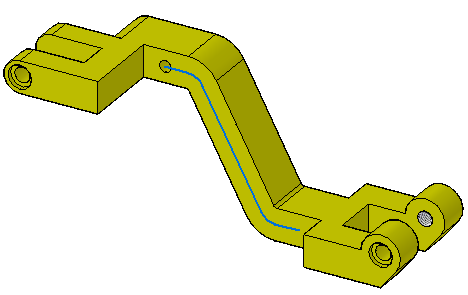

- 选择位于成角度的支臂顶部的孔。
- 在特征选项卡→阵列组中，选择沿曲线阵列
命令。 - 在命令条中，从选择列表中选择链。

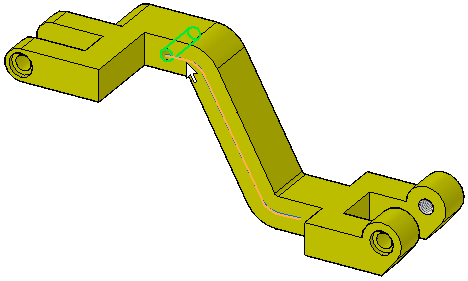

- 沿有角度的支臂选择曲线，并在命令条上接受它。
- 选择曲线的左端点以定义锚点。
- 通过移动光标直至箭头指向右来选择阵列方向，然后单击接受它。

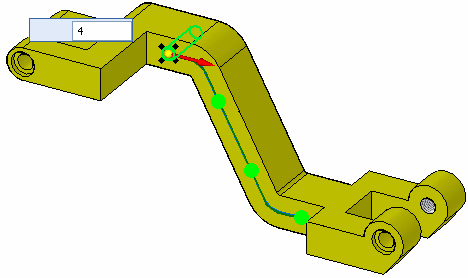

将显示预览。

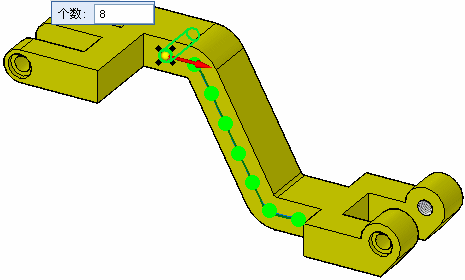

- 将个数改为 8。
- 通过选择绿色复选框接受此阵列。左键单击以结束命令。
向阵列插入事例
通过沿曲线阵列命令，您可以通过选择曲线的关键点来插入和偏置新事例。
- 选择阵列。单击编辑定义手柄
（阵列X8）以访问命令条。选择插入事例按钮
。 - 选择链中第一条曲线段的端点。
- 在命令条的偏置字段中键入5。
- 沿曲线距离 5 mm 处创建新孔事例。单击以接受偏置。
- 单击以接受更改并退出此命令。
- 保存并关闭此文件。
与矩形和圆形阵列一样，您可以压缩事例、添加特征和修改父级。您可以随意体验命令条上的那些功能。
总结
在本练习中，您已学会如何沿曲线创建和编辑特征的阵列。在阵列创建期间，会使用阵列特征原点。通过练习，您可以沿曲线创建任何需要的阵列。
- 单击本练习窗口右上角的关闭按钮。
