作业：复制面并使用关键点定义移动

单击此处下载练习文件。

1. 打开 move_02.par。

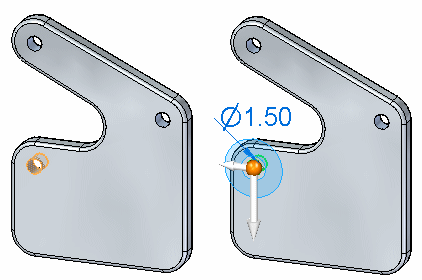

1. 选择所示的圆柱面。



2. 在移动命令条上，选择复制 选项。

此时方向盘原点位于选定柱面的中心。移动原点到左上孔。

1. 单击方向盘原点，然后将光标移动到左上孔。原点锁定到孔的中心时单击。如果将原点锁定到孔的中心时遇到困难，则可能需要对其进行放大。

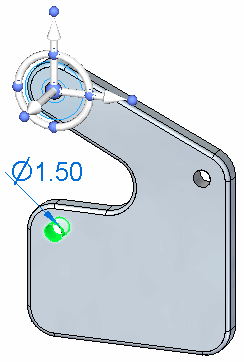

1. 单击所显示的轴旋钮。这样可以控制轴方向。

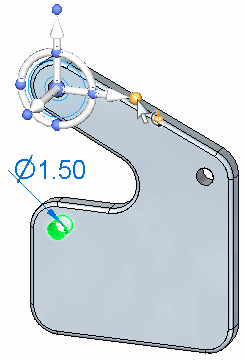

2. 将光标移动到所示柱面上方，然后在显示中心点符号时单击。

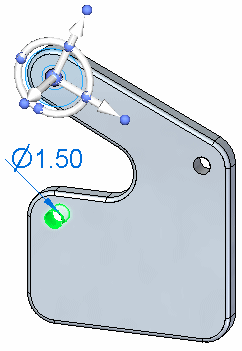

3. 可以注意到主轴现在指向孔的中心。方向定义已完成。

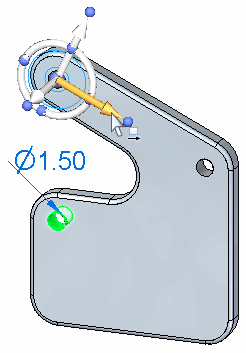

1. 单击轴以启动移动命令。



2. 确保命令条中的关键点选项设为全部或中心点。
3. 单击显示的孔的中心。这样可以定义移动距离。再次单击以结束命令。





1. 测量复制的距离。在测量与检查选项卡→3D 测量组中，选择距离命令 。

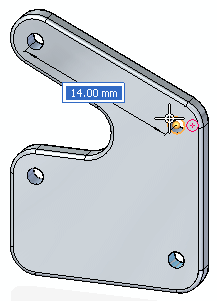

2. 测量顶部两孔之间的距离。当中心点高亮显示时单击。注意最小距离，然后单击命令条上的重置。距离是 14 mm。
3. 测量下部两孔之间的距离。孔的距离应该也是 14 mm。
4. 本练习到此结束。退出文件而不保存。

在本练习中，您学会了如何使用 3D 方向盘来控制移动或复制操作。您已学会了如何重新定义原点（移动起点）以及如何修改移动方向。您使用了面关键点来定义移动/复制的方向和距离。

1. 单击本练习窗口右上角的关闭按钮。
