练习：使用解决方案管理器（场景 3）

单击此处下载练习文件 。

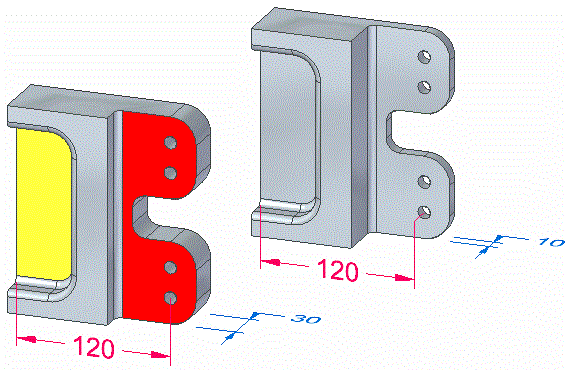

1. 打开 solution_manager_scenario3.par。

1. 单击如图所示的平面。



2. 在设计意图面板中，单击高级打开高级设计意图面板。
3. 在高级设计意图面板上，单击恢复按钮 (1) 来恢复默认设置。不应选中自动预览 (2)。



4. 打开锁定到基本参考 (4) 设计意图。这会将面 (3) 锁定到 YZ 参考平面。

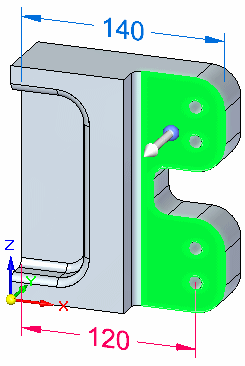

1. 选择所示的面。

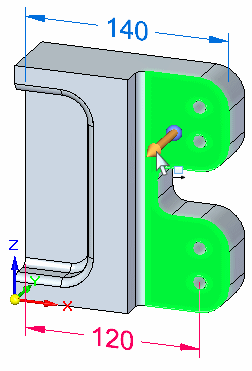

2. 通过单击轴启动同步编辑。

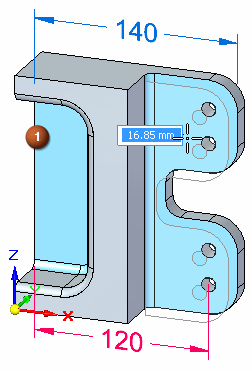

3. 当移动光标时，注意到后平面 (1) 也随之移动，因为它与选定面共面。

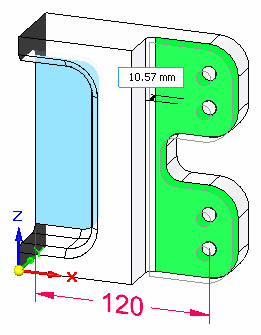

4. 按Ctrl+E或单击放大镜图标进入解决方案管理器。

请注意，只有两个面参与编辑。

在此场景中有四种方法可用来变更解决方案。

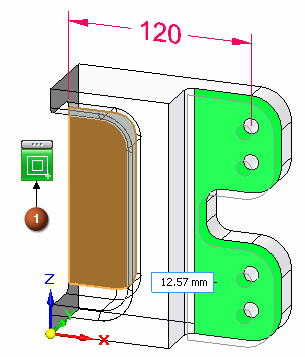

• 右键单击蓝色面。在关系资源板上，单击共面关系 (1)。

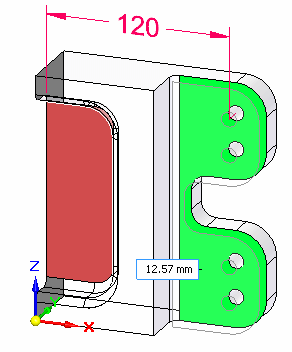

• 单击蓝色面。此操作会将面与解决方案隔离。隔离的面会变成红色。



• 在高级设计意图面板上，关闭共面规则。这会将蓝色面与解决方案隔离开。



  请注意，此方法会导致模型中的所有共面的面无法参与解决方案。

• 在高级设计意图面板上，单击暂停设计意图设置按钮。此时蓝色面不会被组织到解决方案中。



  请注意，此方法会导致模型中的所有关系在解决方案中被忽略。

1. 选择所提到的任一方法。单击解决方案管理器复选标记按钮。



2. 在动态编辑框中键入20，然后按Enter。

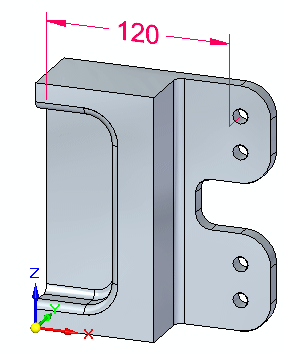

3. 按Esc键清除选择集。
