练习：检测对称关系

单击此处下载练习文件。

1. 打开 symmetry.par。

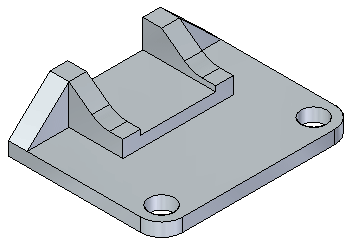

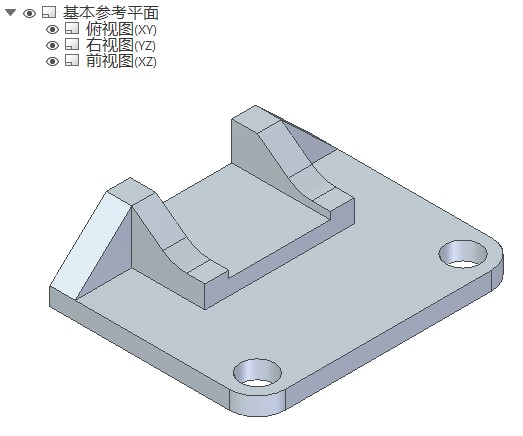

1. 打开基本参考平面。观察到模型并未设计为以基本参考平面为中心对称。在路径查找器中单击三个基本平面的复选框。



2. 关闭基本参考平面。

模型并未设计与基本平面对称。然而，使用了对称平面来镜像特征。

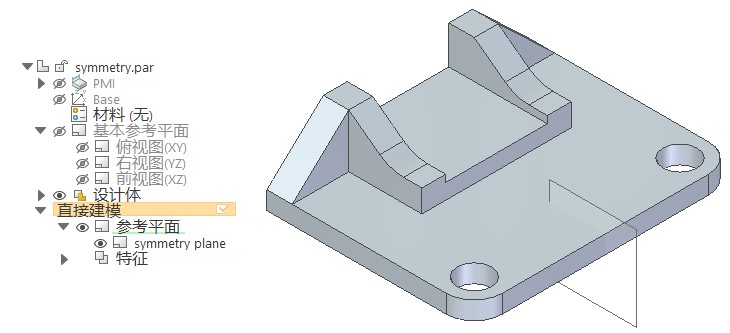

1. 打开用于对称的平面。在路径查找器中，单击名为 symmetry plane 的平面对应的显示/隐藏按钮。

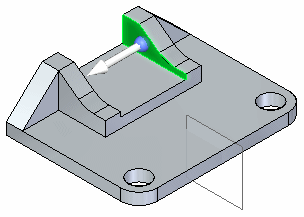

2. 选择所示面，然后移动以观察结果。仅选定面会移动。请勿单击。



3. 按 Esc 键。

1. 再次单击移动手柄。
2. 此时，我们要检测对称。在高级设计意图面板上，单击局部对称按钮。



3. 选择显示的对称平面。

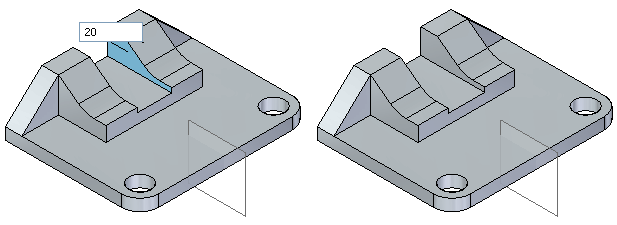

4. 注意，在移动选定面的过程中，对称面也会移动。在动态输入框中输入 20，然后按Enter 键。



5. 按 Esc键，结束移动命令。

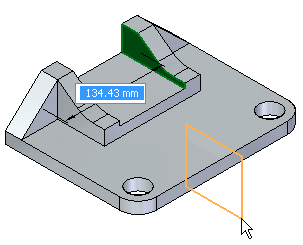

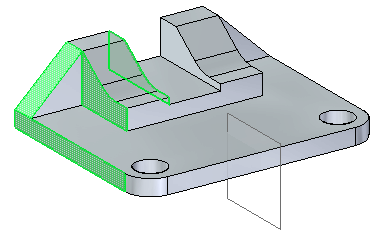

1. 选择所示的面。

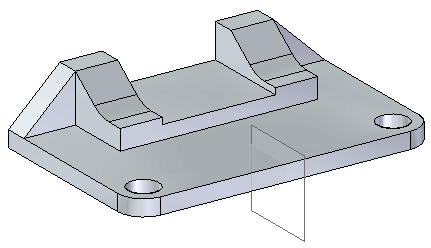

2. 移动面的选择集，距离为30。选择检测局部对称按钮以进行对称移动。选择名为对称平面的平面。



在本练习中，您已学会如何检测以非基本参考平面为中心平面的对称。对称中心关系将自动设置为永久。

1. 关闭文件而不保存。
2. 单击本练习窗口右上角的关闭按钮。
