练习：对承油盘建模

单击此处下载练习文件。

将在基础实体模型上放置拔模、倒圆以及薄壁处理特征。

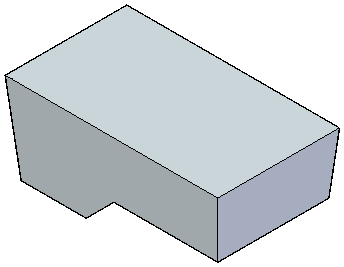

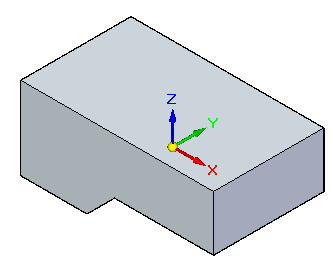

1. 打开零件文件 oil_pan.par。



1. 选择拔模命令。

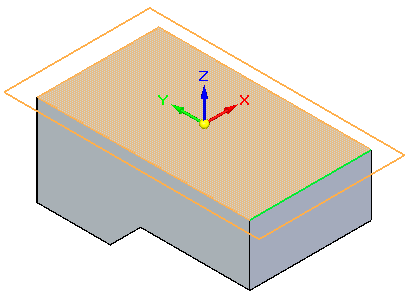

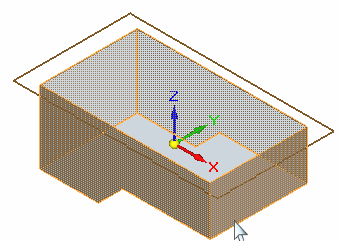

2. 选择顶面作为参考平面。各个面相对于此面拔模。



3. 要指定拔模的面，请从拔模命令条拔模类型列表中选择所有法向面。在零件的一侧上选择。

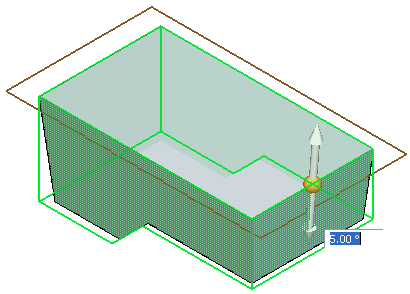

4. 在动态输入框中键入5 度，然后选择拔模箭头来定义方向，如图所示。



5. 右键单击以接受此角度和方向。

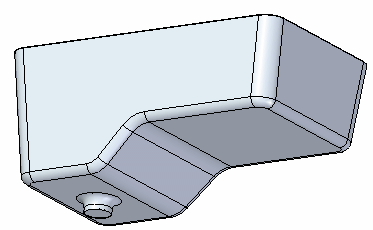

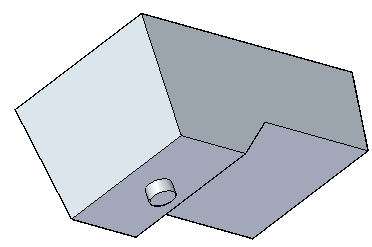

1. 为承油盘创建一个排水管，方法是从底面拉伸一个圆。在该面的中间绘制一个圆的草图，其尺寸如图所示。



2. 选择该圆形成的区域并将其拉伸 8mm。

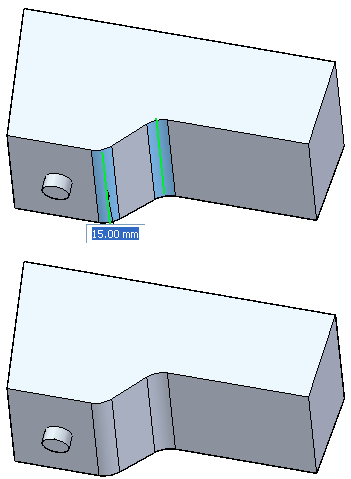

1. 使用倒圆命令，选择两条下侧边并给定其半径 15 mm。右键单击以接受。

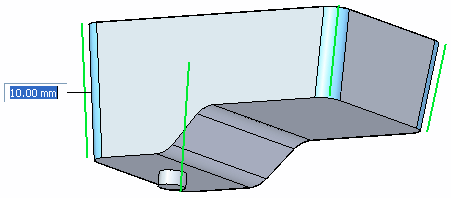

2. 以 10mm 半径对竖直边进行倒圆。右键单击以接受。

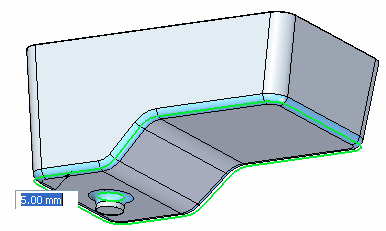

3. 选择沿底部的链，以及排水管的边。定义 5 mm 的半径，然后右键单击以接受。



4. 按Esc键。



1. 选择抽壳命令。

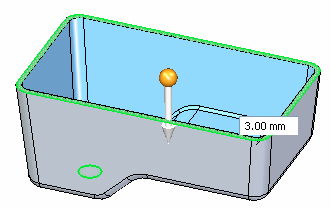

2. 在动态输入框中输入厚度3 mm。移除排水管的顶面和封盖面。定义内部薄壁。





3. 右键单击以接受并完成。
4. 保存并关闭此零件。

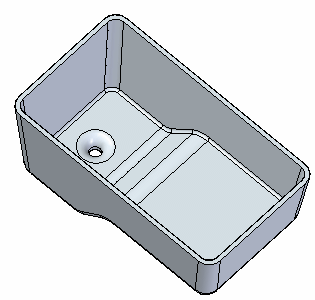

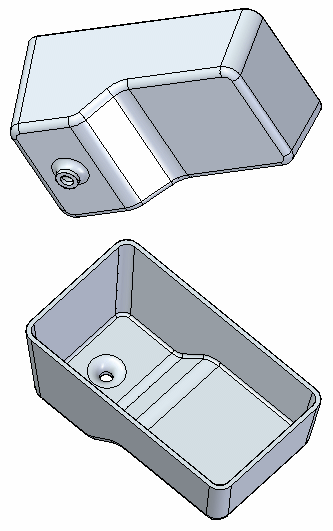

在本练习中，您对实体模型应用了拔模、倒圆和薄壁处理特征。这些特征常用于实体模型的设计。
