练习：移动和旋转面

单击此处下载练习文件 。

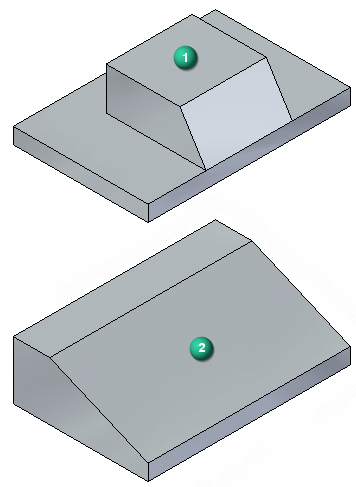

1. 打开 move_01.par。

移动凸台的背面，距离由底部基体背面上的顶点确定。

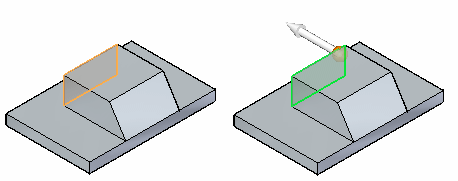

1. 选择所示的面。如有必要，使用快速选取。

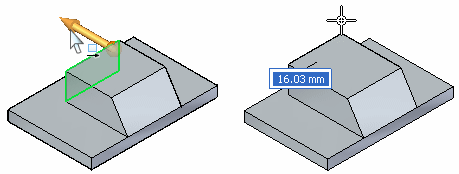

2. 单击轴以启动移动命令。单击轴可定义移动的方向矢量。完成移动所需的只在于移动的距离。

   选定的面与光标相连，随光标的移动而动态移动。



3. 使用关键点定位定义移至距离。在移动命令条上，选择全部关键点选项 。

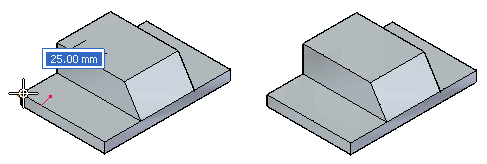

4. 将光标移动到显示的拐角上方，然后在显示端点时单击。



5. 按Esc 键，结束移动命令。

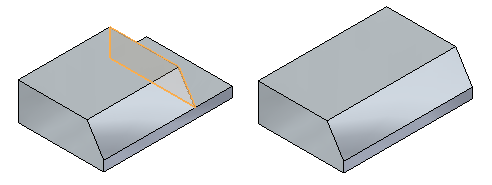

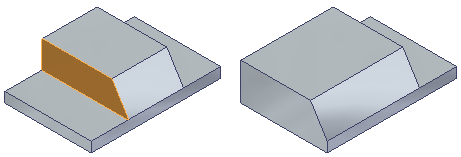

1. 移动凸台的侧面，距离由底部基体侧面上的顶点确定。

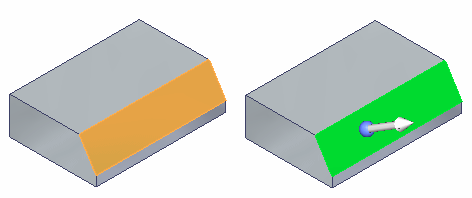

1. 选择有角度的面。



2. 要旋转选定的面，请定义旋转轴。将方向盘原点拖动到所示的边。垂直轴必须位于该面旋转所围绕的边上。

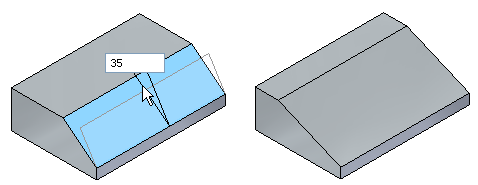

3. 单击方向盘环面，开始旋转。光标移动过程中，旋转角度会跟踪光标。在动态编辑框中键入 35 以定义旋转角度。



4. 按Esc 键，结束该命令。
5. 本练习到此结束。退出文件而不保存。

在本练习中，您已学会如何移动和旋转面。您可以通过拖动并单击、键入距离或者使用关键点来定义要移动的距离。要旋转一个面，在要围绕旋转的边上定位方向盘的主轴。单击环面并移动光标以定义旋转角度，或在动态编辑框中键入旋转角度。

1. 单击本练习窗口右上角的关闭按钮。
