练习：特征库

单击此处下载练习文件。

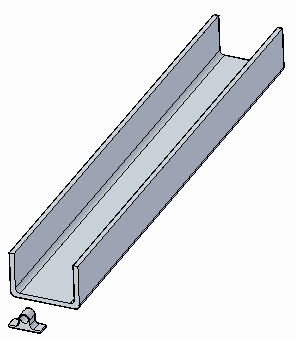

1. 打开 feature_library.par。



新建一个文件夹（特征库），用于存放特征库成员。

1. 在功能区，选择视图选项卡→显示组→窗格下拉列表→特征库命令。特征库窗格将被打开。



2. 在查找范围列表中，将视图更改为 C: 驱动器.

   C: 驱动器内容将不同于下面所示的内容：



3. 单击新建文件夹按钮，可在本地磁盘 (C:) 上创建您自己的文件夹。可以键入需要的任何文件夹名称。



   焦点会自动更改到新的文件夹。



   显示的文件夹名称将与您的文件夹名称有所不同。

1. 从路径查找器中选择拉伸 8 面集。



   Tip:

   在已复制的特征上定位方向盘非常重要，这样在将其粘贴到面时，可确保所复制的特征朝向正确的方向。

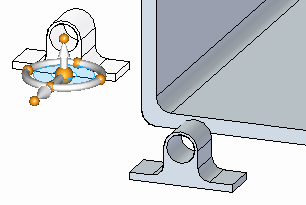

2. 使用以下步骤将方向盘平面放置在底面上。
   1. 单击方向盘原点并将其拖至底面的边上。



   2. 按住Shift键，然后单击环面所在的平面。继续单击，直到获得所示方向。

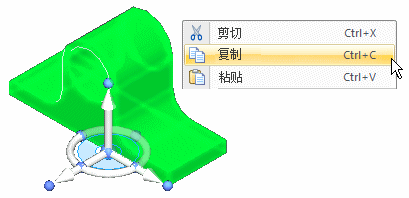

3. 右键单击并选择复制，或者按Ctrl+C。



4. 在特征库窗格，确保路径位于刚刚创建的文件夹。
5. 在窗格下部右键单击，然后选择粘贴。

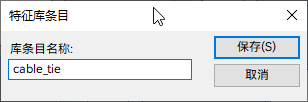

6. 显示特征库条目对话框。键入 cable_tie 作为名称，然后单击保存。



   现在您有了一个特征库成员。

   通过选择需要的面集和单击特征库窗格上的添加按钮，可以加速成员创建的过程。



由于它保存到您的计算机上的某个文件夹，此特征现在可在此零件文件以及其他零件文件中再次使用。为此，您将执行以下步骤：

1. 1. 在特征库窗格中选择 cable_tie.par，并将它拖入模型窗口中。请注意，该特征将附着到您的光标。



2. 将特征的底部放在通道的内侧平面上。当平面高亮显示时，按 F3 键以锁定至该平面。



3. 左键单击以放置扎线带。



4. 左键单击以结束放置。



5. 再放置两个扎线带实例以熟悉此过程。

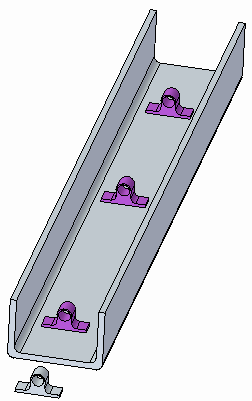

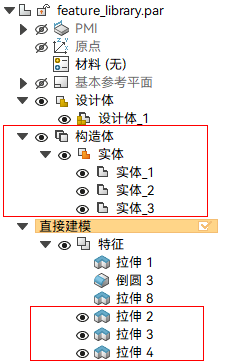

6. 观察路径查找器上的变化。从特征库放置的三个扎线带是构造体。在下一个步骤中，我们将其添加到模型中。

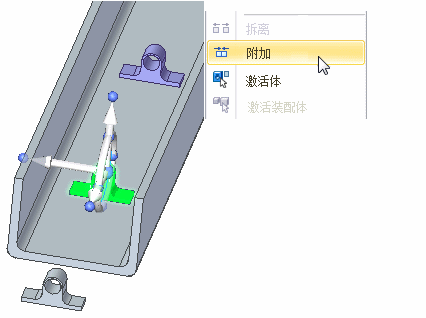

1. 要将特征添加到模型，请在路径查找器中选择特征。右键单击并从列表中选择附加。

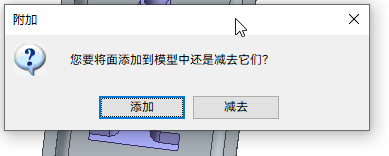

2. 从附加对话框中选择添加。

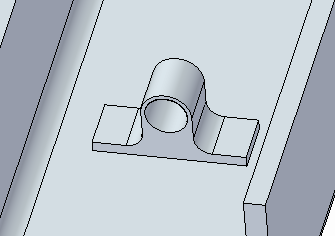

   此时扎线带会附加到模型中。



3. 对剩下两个特征重复以上步骤。



1. 选择所放置的第一个特征。在路径查找器中选择该特征。



   Tip:

   您也可以从图形窗口直接选择该特征，这需要使用到快速选取工具。从路径查找器中进行选择会更加快捷。

2. 将方向盘原点移至圆柱中心。



3. 单击移动手柄。



4. 移至所示的边的中点。在显示中点符号时，请单击。如果没有显示中点，则在命令条上选择中点作为关键点选项。



5. 左键单击以结束移动命令。

在通道的终止面与特征面之间放置尺寸。

1. 选择间距命令。
2. 在命令条上，单击锁定尺寸平面选项 ，从下拉菜单中选择重合平面。
3. 选择所示的面。



4. 放置下列尺寸。



5. 单击选择工具，然后在路径查找器中选择特征。



6. 单击尺寸值。确保方向如图所示。锁定尺寸。



7. 在尺寸编辑框中键入75 并按Tab键。



8. 左键单击以结束移动命令。

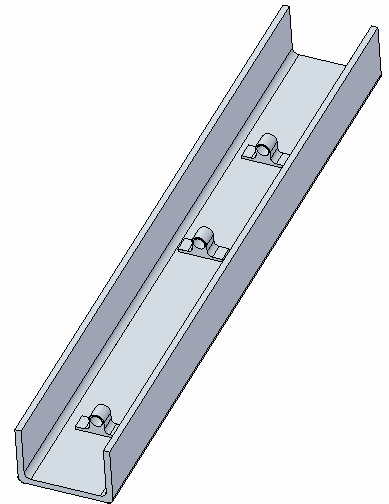

9. 可选步骤：将通道中两个剩余的特征居中。在通道长度的中心上放置中部特征。另一端的尺寸特征与通道终点的距离为 75 mm。
10. 保存并关闭此文件。

在其他零件文件中也可使用此特征。

1. 打开文件 feature_library2.par。



2. 在特征库选项卡中，导航至您以前创建的文件夹。
3. 选择 cable_tie.par，并将它拖入模型窗口中。

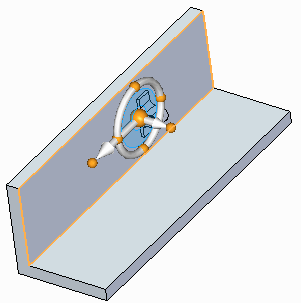

4. 高亮显示所示的面，并按 F3 键进行锁定。特征将翻转。左键单击以放置扎线带。



5. 保存并关闭此文件。

在本练习中，您已学会如何创建特征库。您也学会了如何将特征添加到库以及如何将特征放置到其他文件。特征库用于保存在公司的设计过程中经常使用的常规特征。

1. 单击本练习窗口右上角的关闭按钮。
