练习：拆离和附加面集
本练习将演示为响应设计更改而拆离和附加面的方法。
拆离一组现有的面并对模型进行更改。然后将它们重新附加到相同零件中。在本练习中，您将：
- 拆离面。
- 延伸一个面（代表设计更改）。
- 重新附加面。
下载练习文件
打开零件文件
在本练习中，您将了解一个主要的设计更改。当体的高度增加时，三个安装臂仍将留在原位。

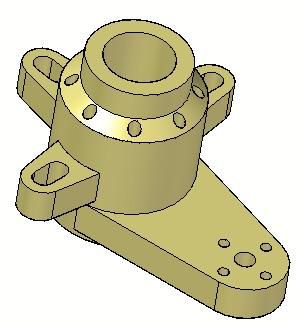

- 打开 detach.par。
拆离面

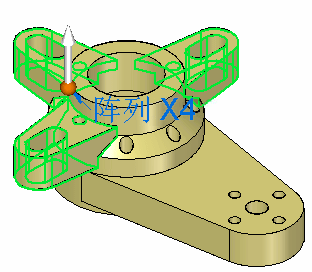

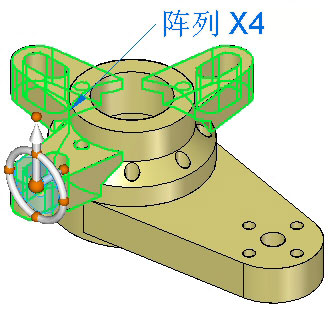

- 在路径查找器中，选择特征Ear、Slot、阵列
4。
- 右键单击，然后选择拆离。

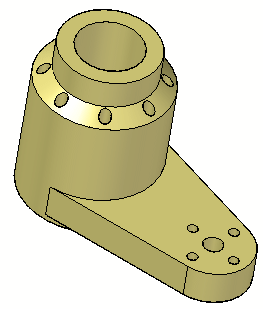

面不再显示。
这些拆离的面集在路径查找器中显示为灰色。
可以通过单击路径查找器中的显示图标显示拆离面集。
- 确保拆离面集的显示已关闭。
修改零件的高度

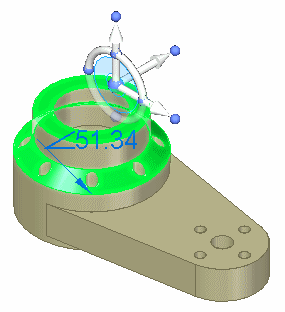

- 选择所示的顶部面和斜面。

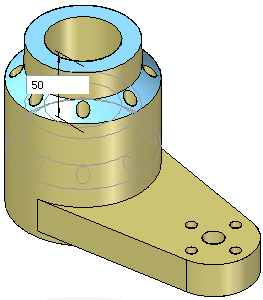

- 移动选定的面 50 mm。
- 按
Esc 键完成。

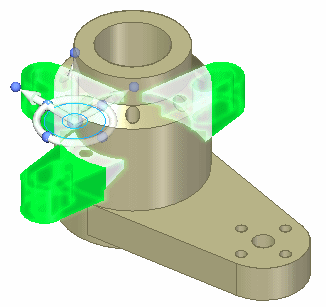

附加面集
- 打开已拆离的面集Ear、Slot、阵列4
的显示，并选择他们，要么以图形的方式，要么从路径查找器中选择。后一种方法通常更容易。
- 右键单击，并选择附加。
您可以看到，面集将按照它们的颜色更改而附加。
- 保存并关闭此文件。
总结
在本练习中，您已学会如何拆离特征然后对模型进行更改。以及在更改完成后，将拆离的特征重新附加。路径查找器中列出了拆离的特征。可以将它们的显示打开或关闭。
- 单击本练习窗口右上角的关闭按钮。
