练习：使用坐标系建模

单击此处下载练习文件。

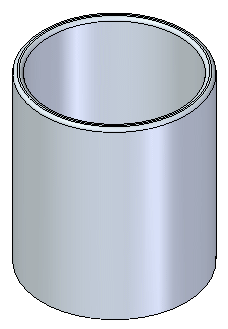

1. 打开 cup.par。



1. 在特征选项卡→平面组中，选择坐标系命令。



2. 将坐标系放在杯子的外侧圆柱曲面上。无需关注其精确位置。放好后，按Esc键。

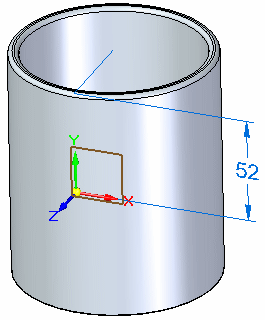

3. 在坐标系的 X 轴与杯的顶边之间放置尺寸。
   1. 在命令条上，选择锁定尺寸平面选项 。
   2. 在尺寸平面下拉列表中，选择重合平面。
   3. 锁定到圆柱面上坐标系的 XY 平面上。



   4. 选择坐标系的 X 轴。



   5. 选择杯的顶边。



   6. 尺寸值更改为52毫米。



4. 按F3解锁尺寸平面，然后按 F5 清除其显示。

1. 在坐标系的 XZ 平面上绘制矩形。按N 键，直到平面上的（绿色）边高亮显示，然后按F3 键将其锁定至该平面。



2. 在视图选项卡→视图组中，选择草图视图命令。如图所示添加尺寸。



3. 按 F3对草图平面解锁。按Ctrl+I 返回正等测图。
4. 选择旋转命令以生成杯柄。选择此矩形作为草图。接受它，然后选择坐标系 X 轴作为旋转轴。可能需要使用快速选取来定位 X 轴。
   Tip:

   在快速选取中，X 轴的名称是边（坐标系 3）或类似名称。



5. 在命令条上，清除创建实时剖面选项。
6. 在命令条上，设置对称选项 ，然后键入 183 度的角度。按Enter键。



7. 保存文件。

如果要从美学上对杯柄进行精加工，可在边上添加倒圆。

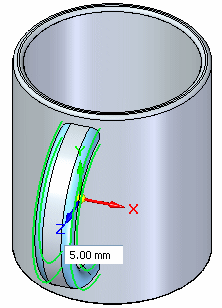

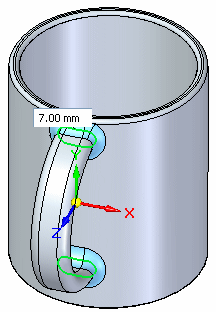

1. 首先为杯柄的四条边添加 5 毫米的倒圆，然后右键单击。将 7 毫米倒圆添加到两个杯柄/杯接口边，然后右键单击。





2. 关闭坐标系条目在坐标系收集器中的显示。
3. 保存并关闭此文件。



在本练习中，您已掌握了如何创建用于绘制草图的坐标系。并且，此坐标系与尺寸一同定位。

1. 单击本练习窗口右上角的关闭按钮。
