练习：编辑孔

单击此处下载练习文件。

1. 打开 hole_edit.par。

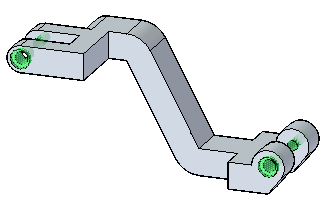

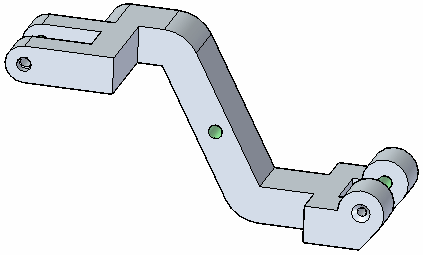

2. 此零件上存在四个孔，展示在路径查找器上的两个面集（Hole1 和 Hole3）中。

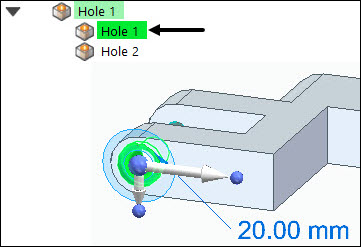

1. 选择左侧沉头孔（孔 1）。





2. 选择尺寸手柄。

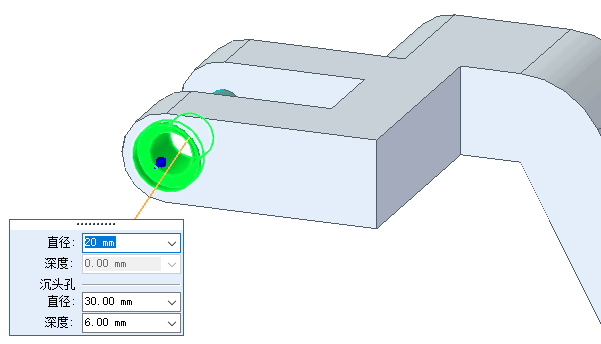

   将显示孔编辑控制框。

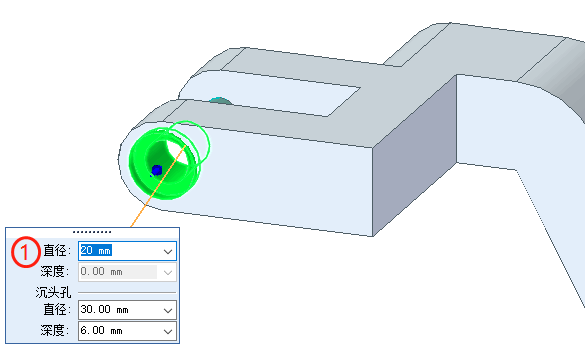

   1. 将孔直径 (1) 更改为10 mm。

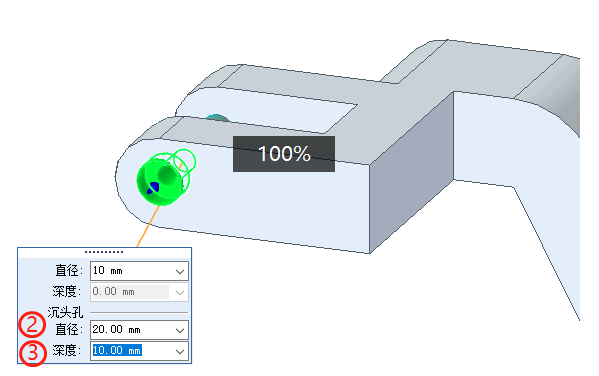

   2. 将沉头直径 (2) 改为20 mm，沉头深度 (3) 改为10 mm。

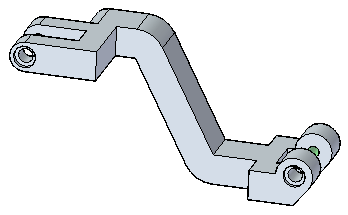

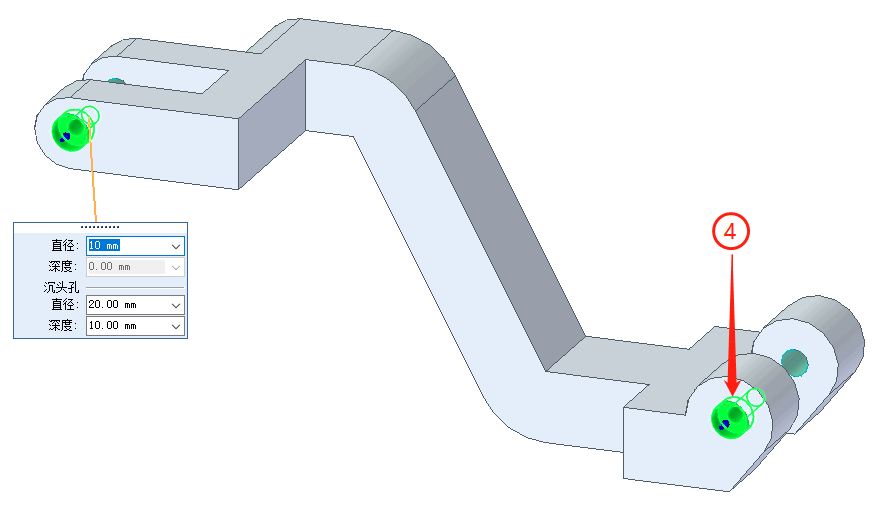

   请注意，这些更改将传播到右下方的沉头孔 (4)。这是因为这两个孔是在同一命令中放置的。它们存在于同一面集。



   对面集内单个孔的任何更改都会影响到该面集中的所有其他孔实例。

1. 在仍选定孔的情况下，单击孔命令条上的选项下拉列表，然后选择 1/2 Countersink （埋头孔）。



   默认情况下，“1/2 Countersink （埋头孔）”参数使用英制单位。

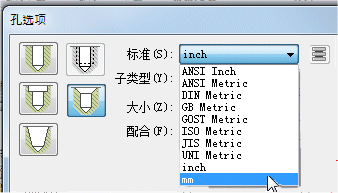

2. 您可以将单位改为公制，方法是选择孔选项按钮并从标准下拉列表中选择 mm。





   根据需要，您可以在设计单位内保存许多常用设置。有关更多信息，请参见帮助主题孔数据库。

3. 在保存的设置框中，输入名称 12.7 mm 埋头孔，然后单击保存。单击确定。

   不仅孔参数改为公制单位，保存的设置现在也可从命令条调用。

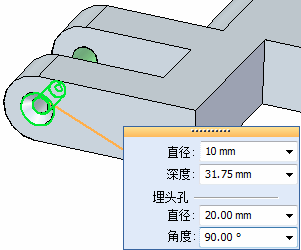

4. 将直径改为10 mm，并将埋头直径改为20 mm。



1. 选择零件左上侧的上部简单孔，然后单击孔编辑手柄。



2. 在命令条上，选择更多孔按钮 。
3. 在中心梁上放置新孔，如图所示。



   您可以添加与所选孔具有相同属性的很多孔。除非锁定某个平面，否则这些添加的孔可以放置在任何面上。



要更改组中的某个孔的参数，使用快捷菜单上的分离命令。

1. 选择零件左侧末端的埋头孔。右键单击并选择分离命令。



2. 选择孔的手柄，然后从命令条下拉列表中选择1/2 Counterbore （沉头孔）。

   注意，该孔已独立于右侧孔而更改。



3. 保存并关闭此文件。

在本练习中，您已学会如何在实体模型上编辑现有的孔特征。您也懂得了如何在不更改整个设置的情况下编辑设置中的某个孔。

1. 单击本练习窗口右上角的关闭按钮。
