练习：面之间倒圆

单击此处下载练习文件。

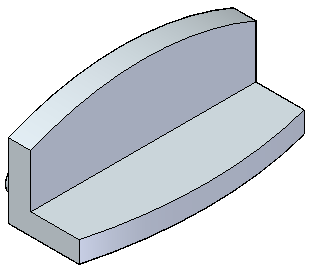

1. 打开零件文件 blends.par。在此支架内侧放置倒圆。



1. 在特征选项卡→实体特征组→倒圆列表中，选择复杂倒圆命令。



2. 在命令条上，选择倒圆选项。
3. 选择显示的两个面。



4. 对于形状，保持默认的相切连续并键入半径 40mm。
5. 单击接受按钮。



6. 在命令条上，选择相切保持线选项 。
7. 选择全半径选项 。

   将会提示您单击表示相切保持线的边链。

8. 选择两条曲边。



9. 单击接受，然后单击完成。



1. 要查看其他倒圆选项的工作情况，请撤消前一个操作。
2. 再次选择复杂倒圆命令。
   1. 选择倒圆作为倒圆类型。
   2. 对于形状，单击相切连续。
   3. 如前所述，选择相同的两个面。
   4. 键入半径 60 mm，然后单击接受按钮。
   5. 在溢出步骤上选择沿/过边缘修整倒圆选项 。

   忽略倒圆半径过大的错误。

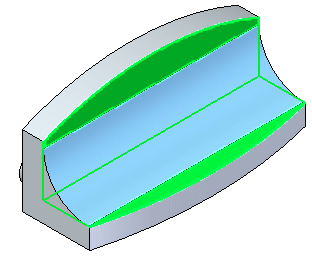

3. 选择两条曲边作为边链。此时将显示预览。



4. 单击接受，然后单击完成。



1. 撤消前一个倒圆操作。
2. 再次选择复杂倒圆命令。
3. 在倒圆类型步骤中，选择可变半径选项。
4. 选择内部边并接受。



5. 选择顶点步骤会提示您选择端点。将光标移动到显示的边位置，当端点高亮显示时单击。键入 30 mm，然后单击接受将其作为左侧半径值。



6. 将光标移到所示边的末端，当端点高亮显示时单击。在命令条上，键入10 mm 作为右侧半径值，然后单击接受。



   此时将显示倒圆预览。



7. 单击完成。



8. 保存并关闭零件文件。

在本练习中，您已学会如何在两个曲面之间放置倒圆。存在若干个可用于放置倒圆的选项。试验这些选项。

1. 单击本练习窗口右上角的关闭按钮。
