练习：对齐孔

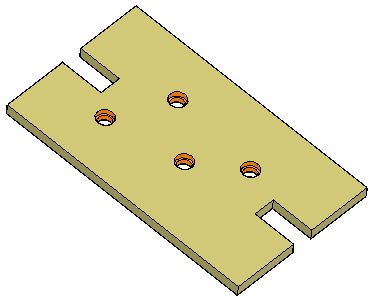

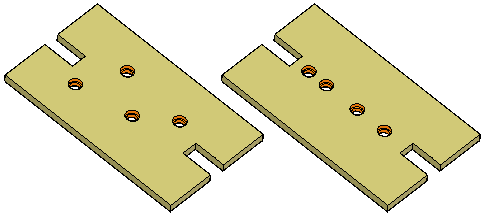

了解如何使用对齐孔关系命令。平的零件面上的孔是随机放置的。沿平行于正交面的同轴心孔。
下载练习文件
打开练习文件
- 打开 coplanar_axis.par。
选择要对齐的孔

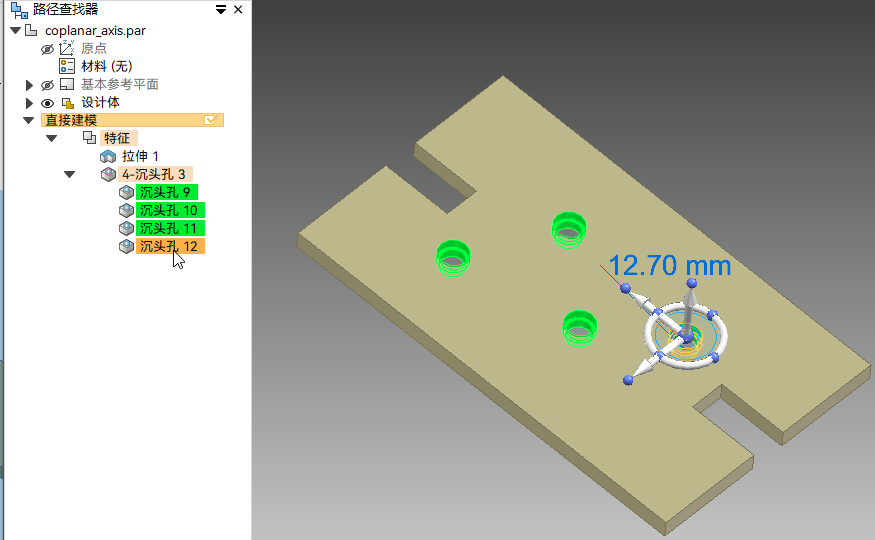

- 选择要对齐的四个孔。在路径查找器中选择孔，或通过在零件上单击每个孔将它们选中。
对齐所选孔
- 在特征选项卡→面相关组中，选择对齐孔关系命令

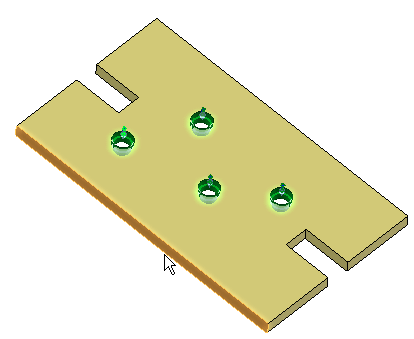

。 - 选择要与同轴心的面或平面。选择所示的面。
- 在命令条上，单击接受
按钮。

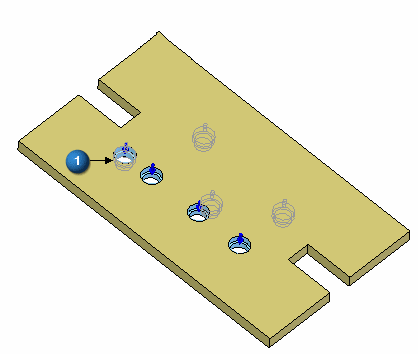

种子孔 (1) 保持固定，选择集中的所有其他孔将移动以与种子对齐。
移动对齐孔

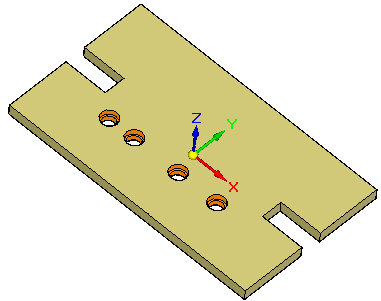

孔沿着基本 X 方向对齐。上一步中所选的要对齐的面是正交面，因此孔的对齐轴与 X 基本方向对齐。对齐孔关系可检测与基本方向之一对齐的孔。
如果移动一个孔，则所有与之对齐的孔也会移动。如果对齐孔项在设计意图面板中被压缩，则只有所选孔会移动。

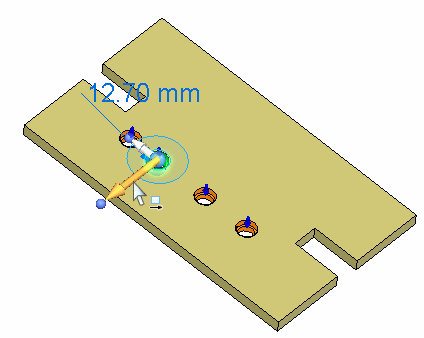

- 选择任意孔。

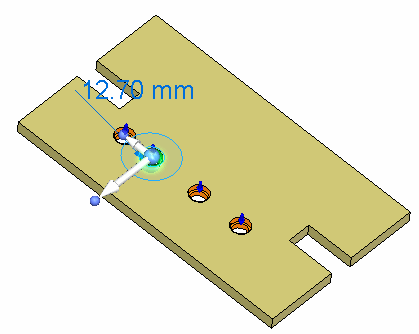

- 单击显示的方向盘轴以启动移动。

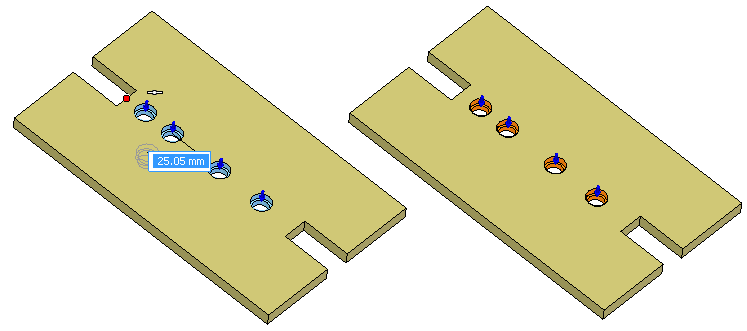

- 选择显示的边中点以定义移动距离。此移动定位零件中心位置上孔所在的直线。可能必须在命令条上打开中点关键点。
Note:移动一组孔时，如果移动方向垂直于对齐轴，则孔间距保持不变。如果移动方向不垂直于对齐轴，则孔间距可能不会保持固定。为确保孔间距保持固定，建议您向孔间距添加锁定尺寸。
总结
在本练习中，您已学会如何沿同轴心孔。只要对齐轴保持正交，对齐孔设计意图关系会在同步修改期间保持对齐。通过使用定制轴，可以创建非正交对齐。
- 关闭文件而不保存。
- 单击本练习窗口右上角的关闭按钮。
